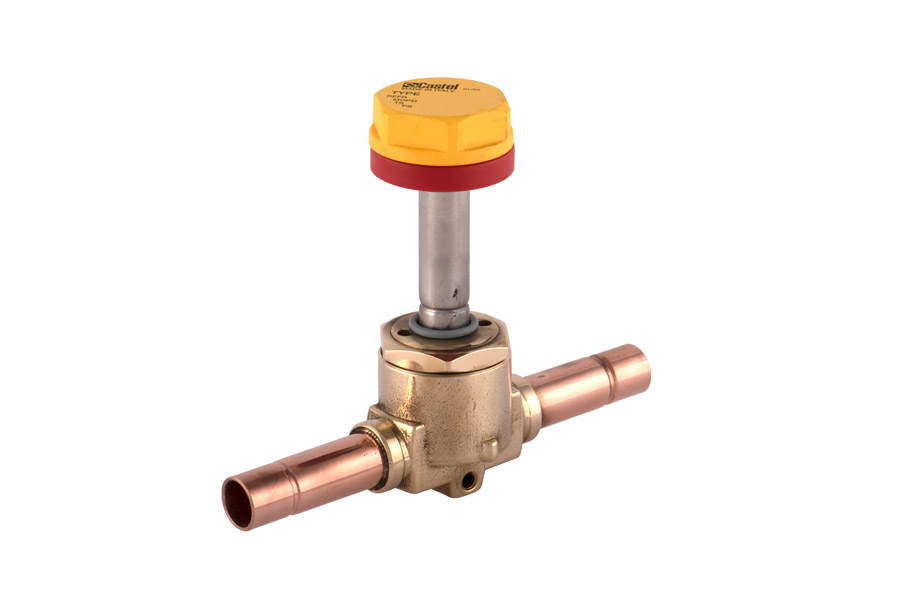

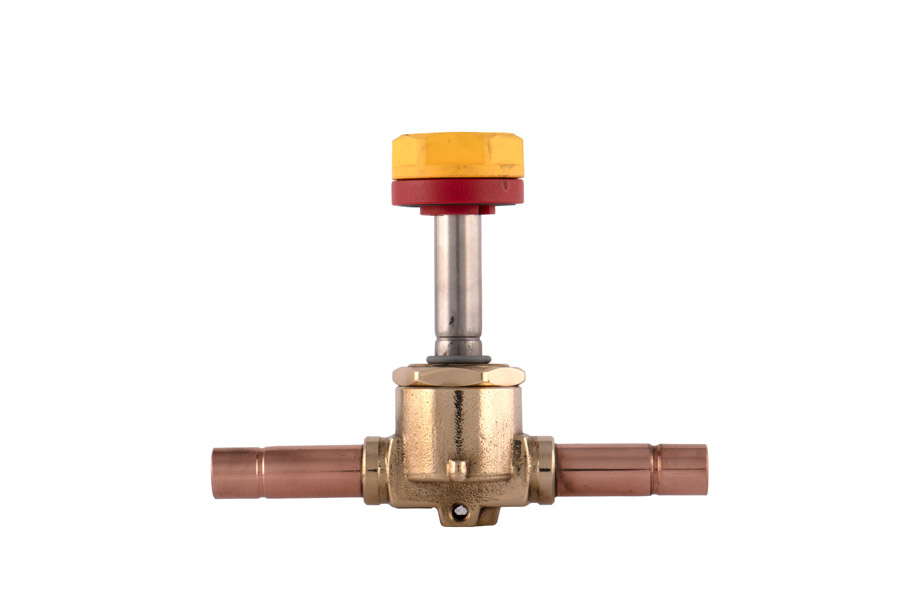

СОЛЕНОИДНЫЙ КЛАПАН БЕЗ КАТУШКИ CASTEL NO Solenoid Valve 10 mm ODS w/o Coil, 1168/M10S
- Артикул: 1168/M10S
- Бренд: Castel
- Количество штук в упаковке: 24
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +105
- Максимальное рабочее давление MWP Бар: 45
- Тип Катушки: HM3
- Пропускная способность Kv (m3/h): 0,8
- Соединение пайка Ø Дюймы / мм: - / 10
Описание
Клапан выполнен по схеме с мембранным исполнительным механизмом и рассчитан на эксплуатацию в широком температурном диапазоне от −35 °C до +105 °C, что обеспечивает работу в средах с пониженной и повышенной температурой. Номинальная пропускная способность представлена коэффициентом Kv около 0,8 м3/ч (определяется при перепаде давления 1 бар), а расчетное максимальное рабочее давление составляет до 45 бар, что влияет на выбор точек установки и требований к трубопроводной системе.
Корпус предназначен для соединения пайкой под трубку диаметром 10 мм, при этом конструкция поставляется без электромагнитной катушки и рассчитана на установку совместимой катушки типа HM3. Мембранный исполнительный механизм обеспечивает герметичное перекрытие рабочей среды и упрощает интеграцию в жидкостные и газовые линии; конструктивные решения ориентированы на монтаж в магистралях подачи жидкости и в линиях всасывания горячего газа.
Изделие применяется в холодильных и климатических системах, включая промышленные установки холодоснабжения, процессы шоковой заморозки, схемы охлаждения жидкостей и системы кондиционирования воздуха, где требуется дистанционное электромагнитное управление потоком; совместимо с оборудованием и линиями, выполненными под пайку 10 мм и с типовой электрической частью, соответствующей использованию катушки HM3.
