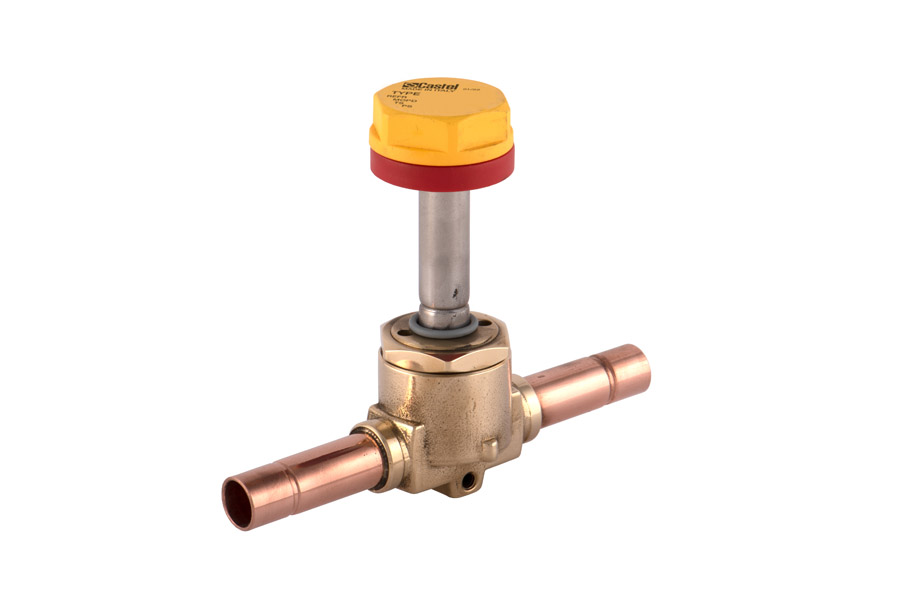

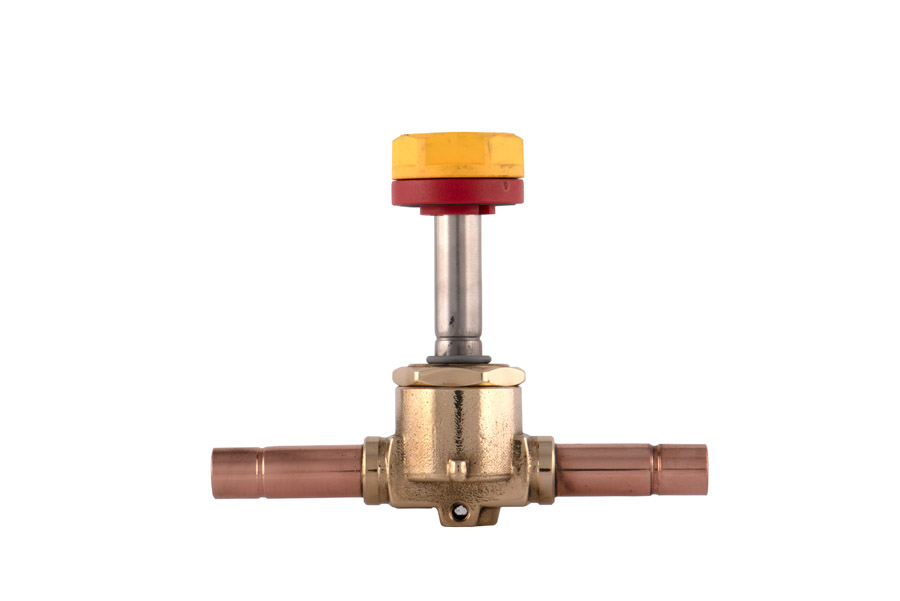

СОЛЕНОИДНЫЙ КЛАПАН БЕЗ КАТУШКИ CASTEL NO Solenoid Valve 3/8" ODS w/o Coil, 1168/3S
- Артикул: 1168/3S
- Бренд: Castel
- Количество штук в упаковке: 24
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +105
- Максимальное рабочее давление MWP Бар: 45
- Тип Катушки: HM3
- Пропускная способность Kv (m3/h): 0,8
- Соединение пайка Ø Дюймы / мм: 3/8" / -
Описание
Соленоидный клапан Castel 1168/3S предназначен для регулирования и перекрытия потока в холодильных и жидкостных магистралях; расчетный температурный интервал эксплуатации составляет примерно −35 °C до +105 °C, допустимое рабочее давление — до 45 бар, а гидравлическая пропускная способность соответствует Kv ≈ 0,8 м³/ч при стандартных условиях измерения.
Конструкция выполнена с мембранным исполнительным механизмом, при котором перемещение гибкой мемраны обеспечивает герметичное перекрытие канала и отделение управляющей части от проточной среды; корпус поставляется без электромагнитной катушки, предусмотрена компоновка для установки катушки типа HM3. Соединение с трубопроводом реализовано под пайку с наружным диаметром 3/8 дюйма (ODS), что обеспечивает типовое подсоединение в холодильных контурах.
Клапан предназначен для установки в жидкостные и всасывающие линии, а также в трубопроводы горячего газа в системах холодоснабжения, шоковой заморозки, жидкостного охлаждения и кондиционирования воздуха; конструктивные параметры соответствуют требованиям эксплуатации в условиях широкого температурного диапазона и повышенного рабочего давления.
