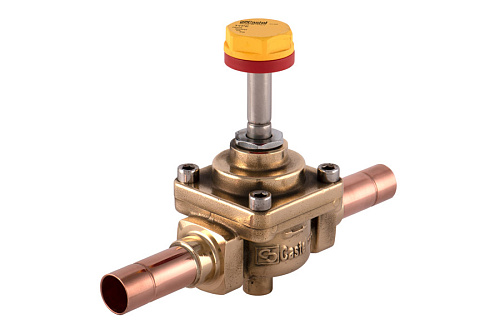

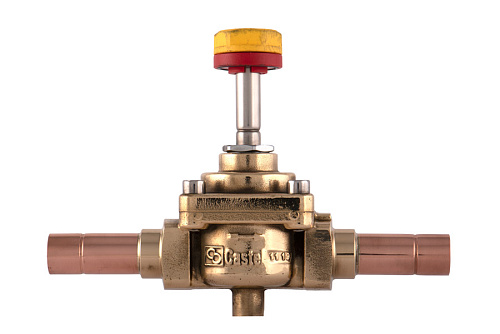

СОЛЕНОИДНЫЙ КЛАПАН НОРМАЛЬНО-ОТКРЫТЫЙ, БЕЗ КАТУШКИ, ПОД ПАЙКУ ODS, 1158N/7S
- Артикул: 1158N/7S
- Бренд: Castel
- Количество штук в упаковке: 14
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HM3
- Пропускная способность Kv (m3/h): 5,7
- Соединение пайка Ø Дюймы / мм: 7/8" / 22
Описание
Соленоидный клапан нормального открытого типа с мембранным исполнительным механизмом предназначен для установки в жидкостные, всасывающие и трубы горячего газа в холодильных и кондиционирующих системах; диаметр пайки ODS соответствует 7/8" (22 мм), пропускная способность по Kv составляет 5,7 м3/ч, а допустимое рабочее давление достигает 50 бар; рабочий температурный диапазон эксплуатации от −40 до +130 °C.
Конструктивно клапан выполнен как мембранный исполнитель: мембрана разделяет проточную часть и управляющий узел, обеспечивая переключение потока при подаче управляющего напряжения на катушку; изделие поставляется без катушки и рассчитано на установку катушки типа HM3 с соответствующим присоединительным интерфейсом; конфигурация «нормально открытый» означает, что при отсутствии управления проток через клапан сохраняется.
Используемые технологические решения включают пайку (ODS) как способ соединения с трубопроводом, что обеспечивает прочное и герметичное металлическое соединение при монтаже; конструкция и выбор материалов рассчитаны на эксплуатацию в широком температурном диапазоне и при повышенном давлении, что учитывается в требованиях к процедуре паяния и устанавливаемым уплотнениям.
Клапан применим в системах холодоснабжения, шоковой заморозки, установках для охлаждения рабочих жидкостей и в системах кондиционирования; совместимость обеспечивается с типовыми катушками HM3 и пайкой 7/8" (22 мм), упаковка содержит по 14 штук для логистического расчёта при монтаже и сервисном комплектовании.
