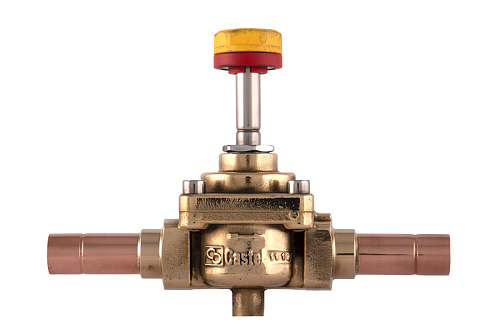

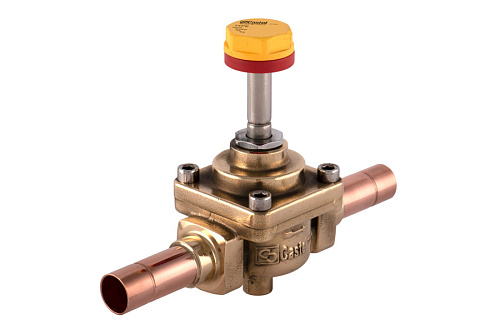

СОЛЕНОИДНЫЙ КЛАПАН НОРМАЛЬНО-ОТКРЫТЫЙ, БЕЗ КАТУШКИ, ПОД ПАЙКУ ODS, 1158N/6S

Описание

Соленоидный клапан модели 1158N/6S выполнен в нормально-открытой конфигурации и поставляется без катушки для последующей установки совместимой электромагнитной катушки типа HM3; исполнительный механизм основан на мембранной конструкции. Коэффициент пропускной способности соответствует примерно 4,8 м3/ч, максимальное рабочее давление достигaет 50 бар, рабочий температурный диапазон составляет от −40 до +130 °C, присоединение к трубопроводу рассчитано на пайку под условным диаметром 3/4".

Мембранный исполнительный механизм обеспечивает герметизацию между проточной частью и приводом и реализует открытие/закрытие при подаче или снятии управляющего электропитания с внешней катушки; конструкция предусматривает установку катушки стандарта HM3 на предназначенный для неё интерфейс. Отсутствие встроенной катушки и пайка как способ соединения указывают на рассчитанность устройства на стационарную монтажную технологию с постоянным трубопроводным соединением.

В технологическом отношении применён мембранный принцип управления потоком и стандартный электрический интерфейс для катушек HM3, а пайка служит способом получения надёжного соединения в линиях хладагента или рабочих сред, требующих минимальных утечек и устойчивости к циклическим тепловым нагрузкам.

Клапан предназначен для врезки в жидкостные и всасывающие магистрали, а также в линии горячего газа в системах холодоснабжения, шоковой заморозки, охлаждения жидкости и системах кондиционирования; заявленные рабочие давление и температурный диапазон обеспечивают совместимость с большинством промышленных холодильных контуров при подборе катушки HM3, соответствующей требованиям электрического управления. Производитель — Castel.
