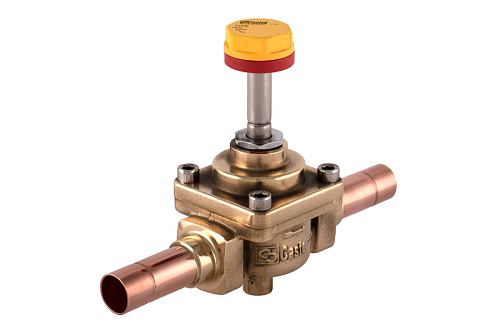

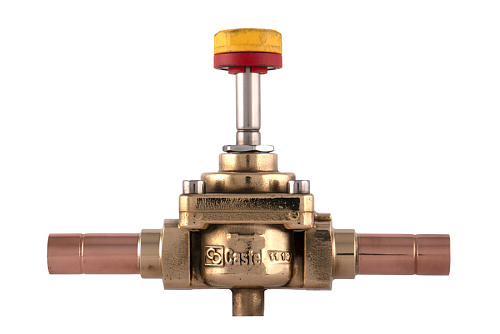

СОЛЕНОИДНЫЙ КЛАПАН НОРМАЛЬНО-ОТКРЫТЫЙ, БЕЗ КАТУШКИ, ПОД ПАЙКУ ODS, 1158N/5S
- Артикул: 1158N/5S
- Бренд: Castel
- Количество штук в упаковке: 14
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HM3
- Пропускная способность Kv (m3/h): 3,8
- Соединение пайка Ø Дюймы / мм: 5/8" / 16
Описание
Соленоидный клапан нормально-открытого типа без встроенной катушки предназначен для установки под пайку с присоединением 5/8" (16 мм) и рассчитан на пропускную способность, соответствующую Kv ≈ 3,8 м³/ч; рабочий диапазон температур от −40 °C до +130 °C и максимально допустимое рабочее давление до 50 бар определяют пределы его эксплуатации в теплотехнике и холодильных контурах.
Исполнительный механизм основан на мембранной конструкции, обеспечивающей переключение рабочего сечения при подаче электропитания на внешнюю катушку; корпус и паяные присоединения рассчитаны на получение надежного герметичного соединения методом пайки, а интерфейс катушки соответствует типу HM3, при этом поставляется без катушки.
Технологические решения включают использование мембранного привода для разделения рабочей среды и управляющей части, что повышает устойчивость к перепадам давления и температурным циклам, а исполнительный механизм рассчитан на монтаж в линиях с пайкой по ODS-технологии; конструкция ориентирована на совместимость с типовыми катушками и стандартными паяными фитингами.
Клапан предназначен для применения в холодильных системах и средах обработки воздуха и жидкости: монтаж допускается в жидкостных и всасывающих линиях, а также в трубопроводах горячего газа, включая установки шоковой заморозки, системы охлаждения жидкости и кондиционирования, при соблюдении указанных температурно-давленных ограничений и соответствия размера присоединения.
