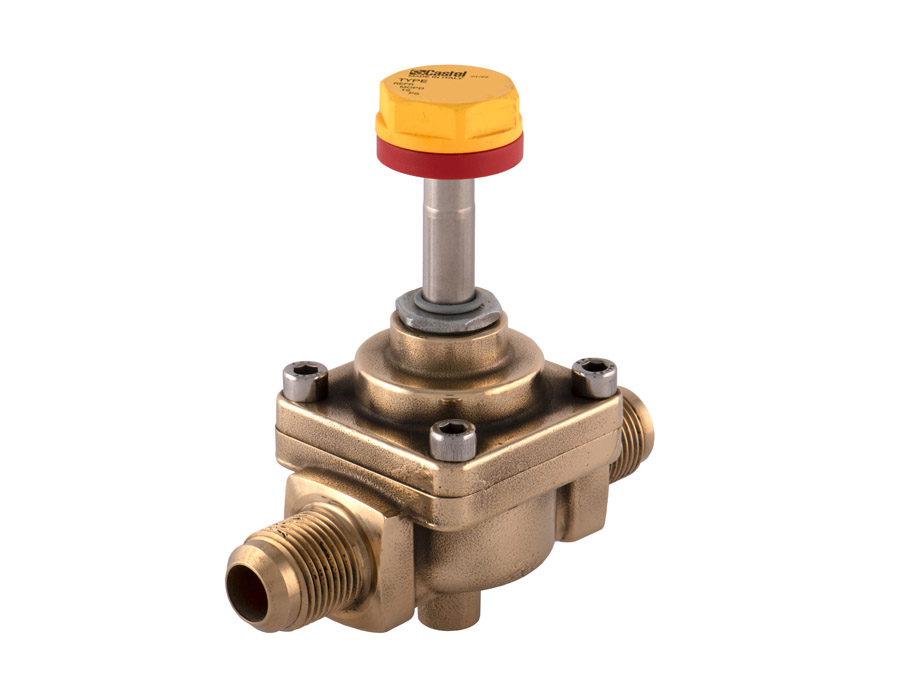

СОЛЕНОИДНЫЙ КЛАПАН БЕЗ КАТУШКИ CASTEL NO Solenoid Valve 5/8"Flare w/o Coil, 1150/5S
- Артикул: 1150/5S
- Бренд: Castel
- Количество штук в упаковке: 14
- Подсоединение 1 Резьба ВХОД дюйм: 5/8" SAE
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +110
- Максимальное рабочее давление MWP Бар: 45
- Подсоединение 2 Резьба ВЫХОД дюйм: 5/8" SAE
- Тип Катушки: HM3
- Пропускная способность Kv (m3/h): 3,8
Описание
Изделие производства Castel представляет собой электромагнитный клапан с рабочим диапазоном температур от −35 °C до +110 °C и максимально допустимым рабочим давлением 45 бар. Пропускная способность клапана характеризуется коэффициентом Kv, равным 3,8 м3/ч, что используется при гидравлическом расчёте системы и подборе оборудования для заданных расходов.
Конструктивно клапан выполнен с поршневым исполнительным механизмом, рассчитан на фланцево-конусные подсоединения типа SAE диаметром 5/8" на входе и выходе, что обеспечивает совместимость с распространёнными фитингами холодильных контуров. Поставляется без катушки управления; для электропривода предусматривается применение катушек типа HM3, которые устанавливаются отдельно и обеспечивают переключение перепуска/перекрытия потока при подаче электроэнергии.
Назначение клапана — использование в жидкостных и всасывающих линиях, а также в магистралях горячего газа в системах холодоснабжения, шоковой заморозки, жидкостного охлаждения и кондиционирования. Указанные температурный диапазон и рабочее давление обеспечивают его совместимость с типовыми условиями эксплуатации в торговых, складских и пищевых холодильных установках; значение Kv служит ориентиром при встраивании клапана в схемы с требуемыми расходами хладагента.
