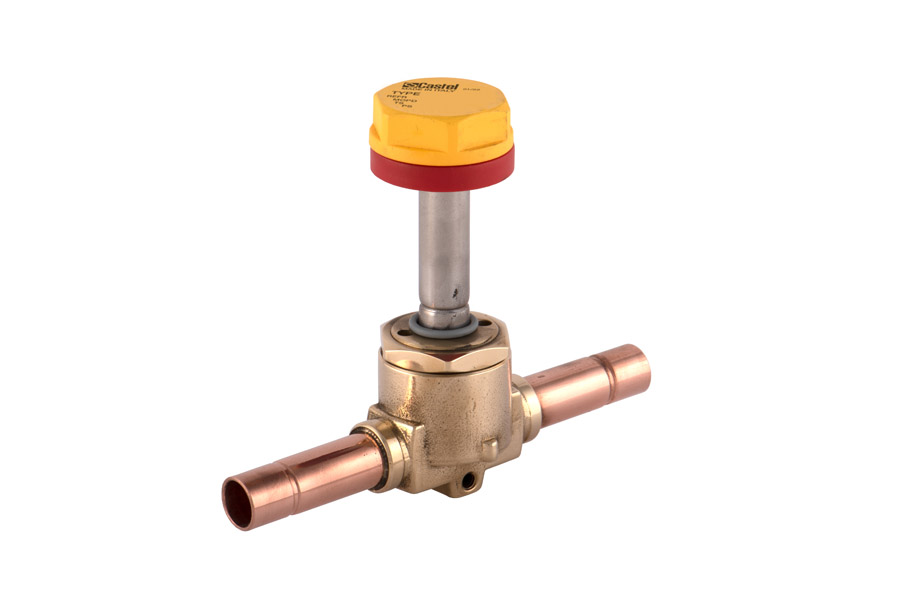

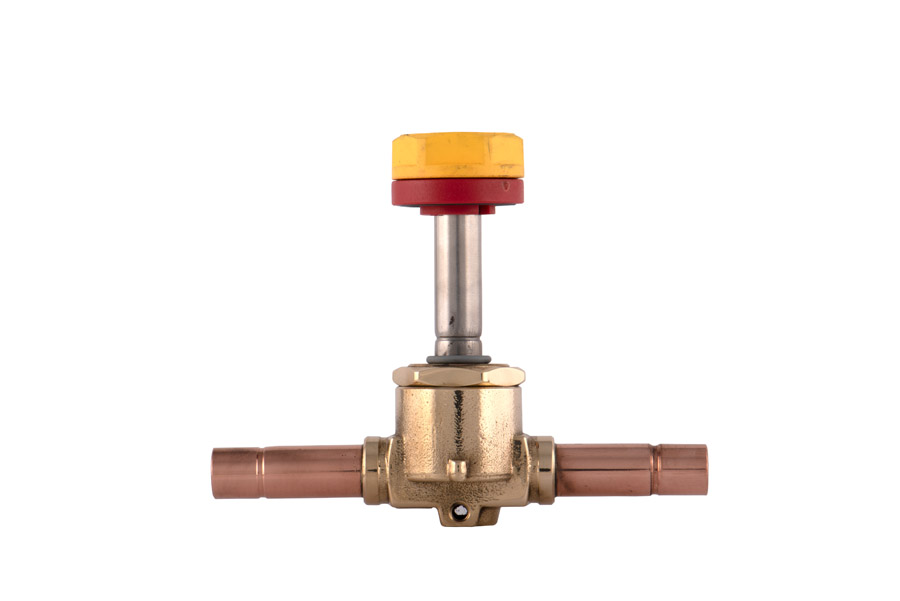

СОЛЕНОИДНЫЙ КЛАПАН БЕЗ КАТУШКИ CASTEL NO Solenoid Valve 10 mm ODS w/o Coil, 1138/M10S
- Артикул: 1138/M10S
- Бренд: Castel
- Количество штук в упаковке: 24
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +110
- Максимальное рабочее давление MWP Бар: 45
- Тип Катушки: HM3
- Пропускная способность Kv (m3/h): 1,0
- Соединение пайка Ø Дюймы / мм: - / 10
Описание
Соленоидный клапан с поршневым исполнительным механизмом в нормально открытом исполнении (NO) комплектуется без электромагнитной катушки и характеризуется пропускной способностью, эквивалентной величине Kv ≈ 1,0 м³/ч; рассчитан на эксплуатацию при температурах от −35 до +110 °C и проектирование на рабочее давление до 45 бар. Подключение к трубопроводу выполняется методом пайки на условный наружный диаметр 10 мм.
Конструктивно клапан реализован на основе поршневого затвора, обеспечивающего последовательное перекрытие потока при подаче и снятии управляющего напряжения; корпус и уплотняющие элементы спроектированы для работы в средах холодильных систем и горячего газа, а механическая компоновка предусматривает установку электромагнитной катушки стандарта HM3, которая в комплект поставки не входит.
Применение соответствует холодильно-компрессорным и холодильнопищевым установкам: монтаж возможен в жидкостных и всасывающих линиях, а также в линиях горячего газа систем холодоснабжения, шоковой заморозки, жидкостного охлаждения и систем кондиционирования при соблюдении указанных температурно-давлений режимов и требований к паяным соединениям.
