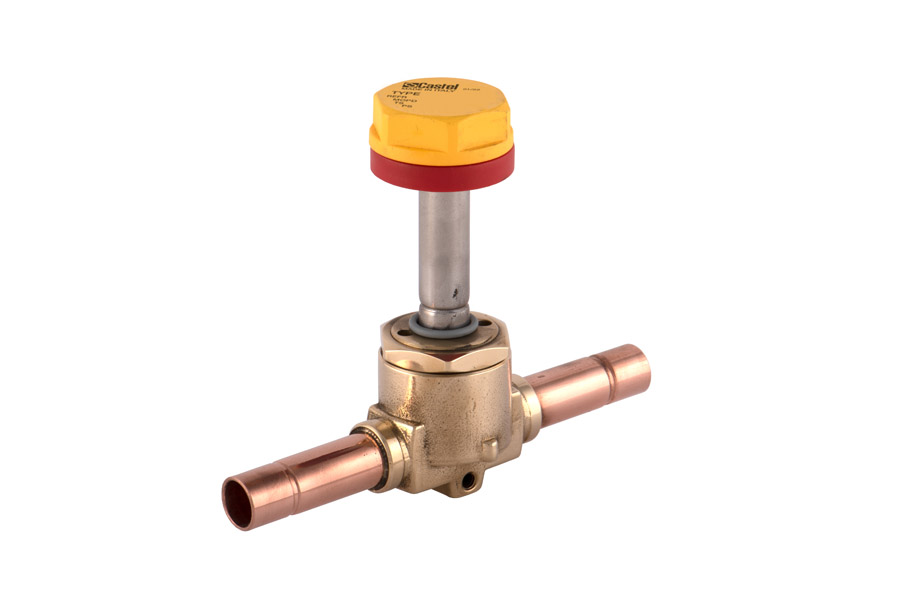

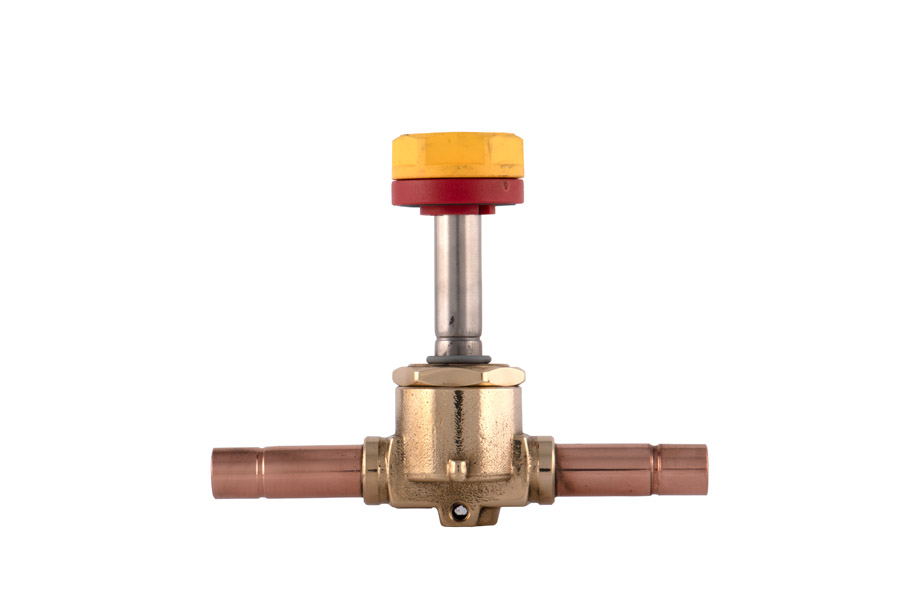

СОЛЕНОИДНЫЙ КЛАПАН БЕЗ КАТУШКИ CASTEL NO Solenoid Valve 3/8" ODS w/o Coil, 1138/3S
- Артикул: 1138/3S
- Бренд: Castel
- Количество штук в упаковке: 24
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +110
- Максимальное рабочее давление MWP Бар: 45
- Тип Катушки: HM3
- Пропускная способность Kv (m3/h): 1,0
- Соединение пайка Ø Дюймы / мм: 3/8" / -
Описание
Поршневой исполнительный механизм обеспечивает электромагнитное перекрытие потока с пропускной способностью Kv = 1,0 м3/ч, что соответствует объёмному расходу при перепаде давления 1 бар и используется при расчёте гидравлической схемы. Конструкция рассчитана на эксплуатацию в температурном диапазоне от −35 до +110 °C и выдерживает рабочее давление до 45 бар, что определяет область применения в системах с низкотемпературыми режимами и повышенными давлениями. Соединение реализовано под пайку с наружным диаметром 3/8", поставка осуществляется без катушки при возможности установки катушки типа HM3.
Исполнение с поршневым узлом обеспечивает надёжное запирание и стабильную работу при колебаниях давления и температуры; корпус и рабочие элементы сконструированы для монтажа непосредственно в жидкостные и всасывающие линии, а также в магистрали горячего газа. Отсутствие интегрированной катушки позволяет выбирать необходимую конфигурацию электромагнитного привода в зависимости от электротехнических требований системы.
Применение соответствует холодильным установкам и системам кондиционирования, включая линии шоковой заморозки и охлаждения жидкости, где требуются эксплуатация при отрицательных температурах и высокая герметичность при повышенных давлениях; при подборе учитывать номинальную пропускную способность и тип соединения под пайку.
Документация
