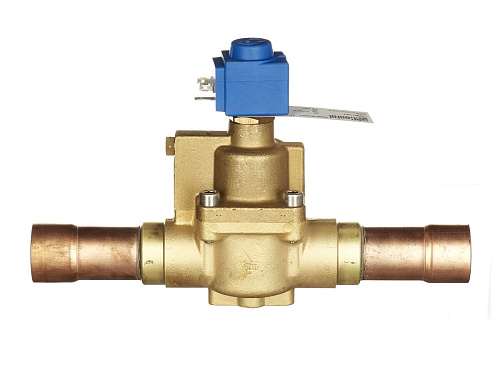

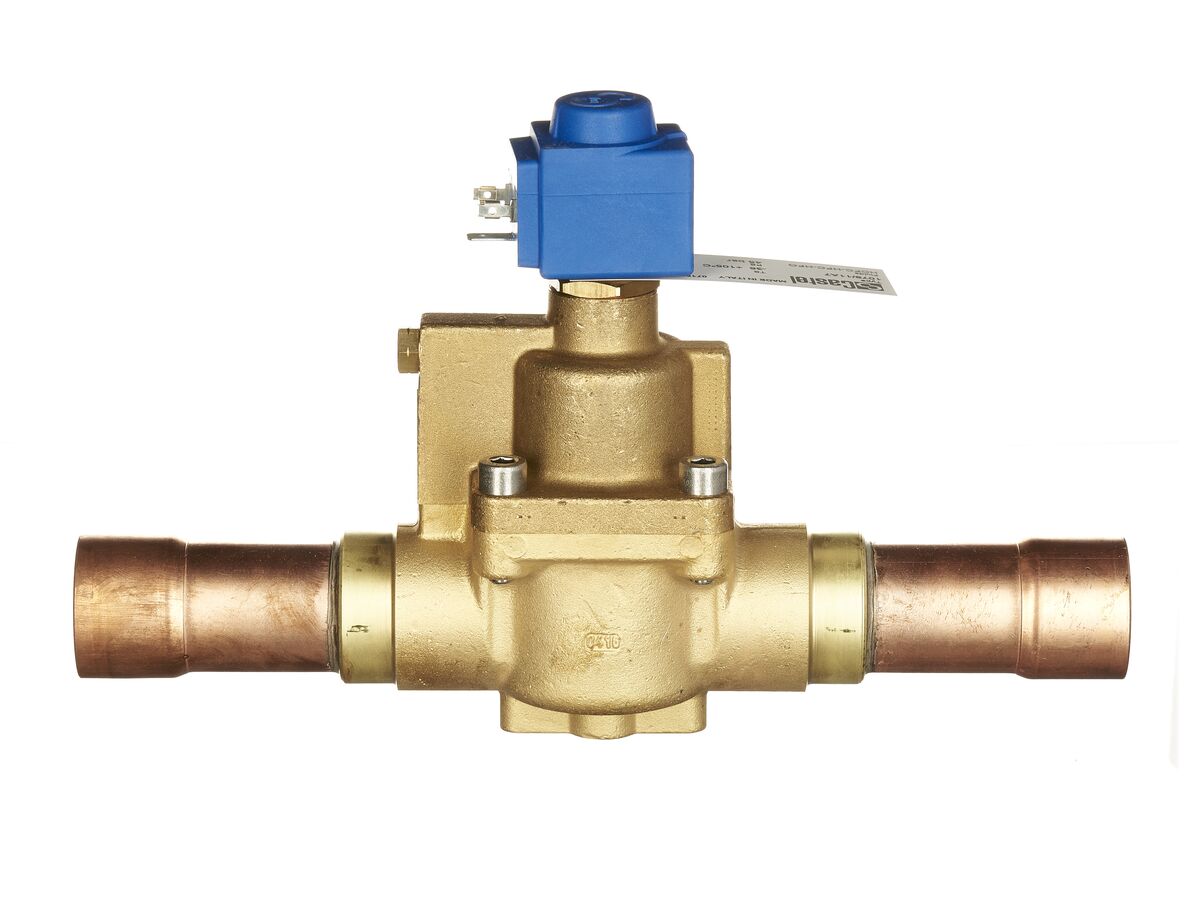

СОЛЕНОИДНЫЙ КЛАПАН С КАТУШКОЙ CASTEL Solenoid Valve 1.1/8" ODS (28 мм), 220-230V, 1099N/9A6
- Артикул: 1099N/9A6
- Бренд: Castel
- Количество штук в упаковке: 14
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +120
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HF2
- Пропускная способность Kv (m3/h): 5,7
- Соединение пайка Ø Дюймы / мм: 1 1/8" / -
Описание
Соленоидный клапан Castel с мембранным исполнительным механизмом и электромагнитной катушкой рассчитан на питание 220–230 В и обеспечивает пропускную способность порядка 5,7 m3/h при рабочем давлении до 50 бар; рабочий температурный диапазон конструкции охватывает температуры от −40 до +120 °C.
Исполнение клапана предусматривает электромагнитное управление катушкой типа HF2, при подаче питания происходит перемещение мембраны, обеспечивающее открытие/закрытие потока; подсоединение к трубопроводу выполнено под пайку с наружным диаметром 1 1/8" ODS, что обеспечивает стационарную установку в магистралях.
В конструкции используется мембранный (диафрагменный) привод как исполнительный элемент и стандартная электромагнитная катушка HF2; способ соединения пайкой (ODS) является технологией монтажа, обеспечивающей герметичное электротехническое и флуидное присоединение без резьбовых элементов.
Клапан предназначен для установки в жидкостных и всасывающих линиях, а также в трубопроводах горячего газа и может применяться в системах холодоснабжения, шоковой заморозки, системах охлаждения жидкости и кондиционирования, где требуются эксплуатация в указанных температурно-давленческих режимах и стандартное пайковое соединение 1 1/8".
