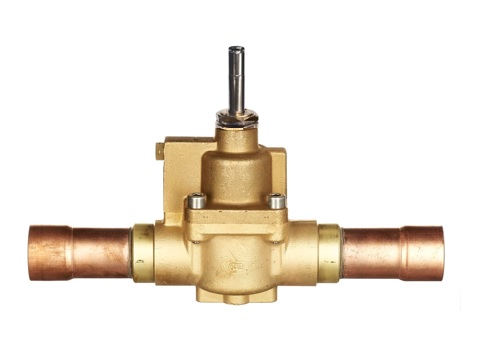

СОЛЕНОИДНЫЙ КЛАПАН БЕЗ КАТУШКИ CASTEL Solenoid Valve1.3/8"-35mm ODS w/o Coil , 1099N/11S
- Артикул: 1099N/11S
- Бренд: Castel
- Количество штук в упаковке: 1
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HF2 HF3 HF4 HM2 HM3 HM4 CM2
- Пропускная способность Kv (m3/h): 10
- Соединение пайка Ø Дюймы / мм: 1 3/8" / 35
Описание
Электромагнитный соленоидный клапан с поршневым исполнительным механизмом рассчитан на управление потоками хладагента и рабочих жидкостей при температурах эксплуатации от −40 до +130 °C и максимально допустимом рабочем давлении 50 бар; пропускная способность соответствует коэффициенту расхода Kv ≈ 10 м3/ч; присоединение к трубопроводу выполняется методом пайки на патрубок диаметром 35 мм (1 3/8").
Конструкция выполнена в виде отдельного корпусного узла клапана, поставляемого без управляющей катушки и рассчитанного на установку внешней катушки стандартного исполнения; интерфейс катушки совместим с сериями HF2, HF3, HF4, HM2, HM3, HM4 и CM2, что обеспечивает возможность комплектации различными электроуправляемыми приводами. Поршневой механизм обеспечивает переходный режим «открыто/закрыто» при подаче электрического сигнала и предназначен для установки методом пайки непосредственно в жидкостные, всасывающие и линии горячего газа.
Применение включает холодильные и кондиционирующие установки, системы шоковой заморозки и технологические контуры охлаждения жидкости, где требуются запорно-управляющие элементы для магистралей жидкости и горячего газа; совместимость с перечисленными сериями катушек позволяет интегрировать клапан в существующие системы управления и сервисировать исполнительный узел без замены корпусной части.
