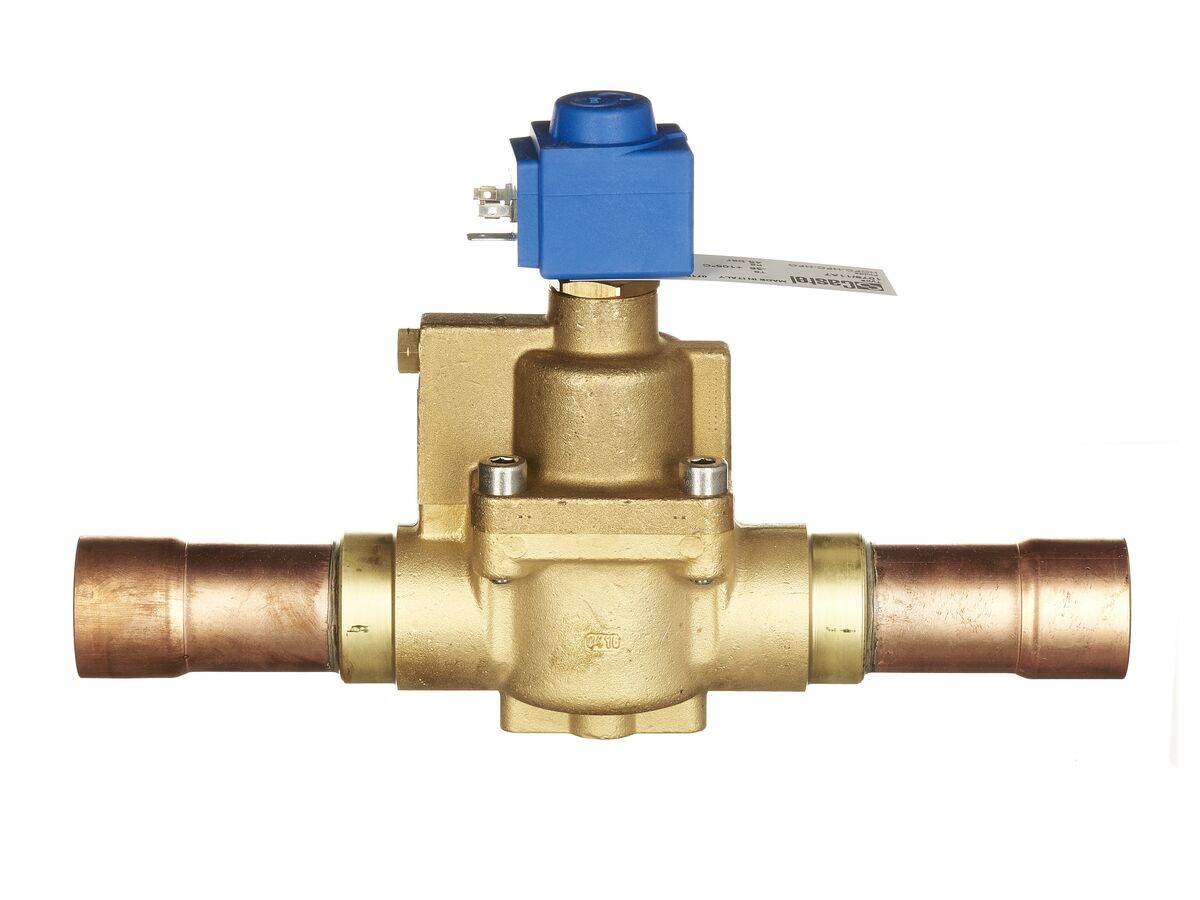

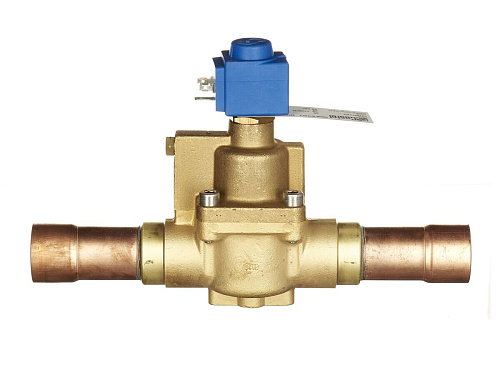

СОЛЕНОИДНЫЙ КЛАПАН С КАТУШКОЙ CASTEL Solenoid Valve 1/2" ODS 220-230V, 1099N/11A6

Описание

Электромагнитный клапан с поршневым исполнительным механизмом предназначен для управления потоками в линиях холодоснабжения и горячего газа; рабочий температурный диапазон от −40 °C до +130 °C и расчетное рабочее давление до 50 бар обеспечивают эксплуатацию в средах с широким разбросом температур и повышенными давлениями. Катушка типа HF2 рассчитана на питание переменным током 220–230 В и обеспечивает электромагнитное переключение штока, номинальная пропускная способность соответствует коэффициенту Kv порядка 10 м3/ч, что отражает способность аппарата пропускать объёмный расход при стандартных условиях.

Конструкция основана на поршневом (плунжерном) запирающем элементе и электромагнитной катушке, размещённой над корпусом клапана; применение пайки для присоединения реализовано через наружный диаметр 35 мм (1 3/8"), что обеспечивает герметичное жёсткое соединение с трубопроводом. Конструкция рассчитана на установку в магистралях жидкостных и всасывающих линий, а также в линиях горячего газа; конструктивные решения ориентированы на простую интеграцию в существующие трубопроводы и на обеспечение надёжного перекрытия потока при подаче управляющего напряжения.

Применение типично для систем промышленного и коммерческого холодоснабжения, включая установки шоковой заморозки, контуры охлаждения жидкостей и системы кондиционирования воздуха, где требуются высокая прочность корпуса при давлении до 50 бар и работа в широком температурном диапазоне; исполнение с пайкой и пропускной способностью Kv ~10 м3/ч делает изделие совместимым с трубопроводной сварочно-пайковой интеграцией на предприятиях пищевой промышленности, логистики и торговли.

Документация

Спецификация
(170.45 Kb)
