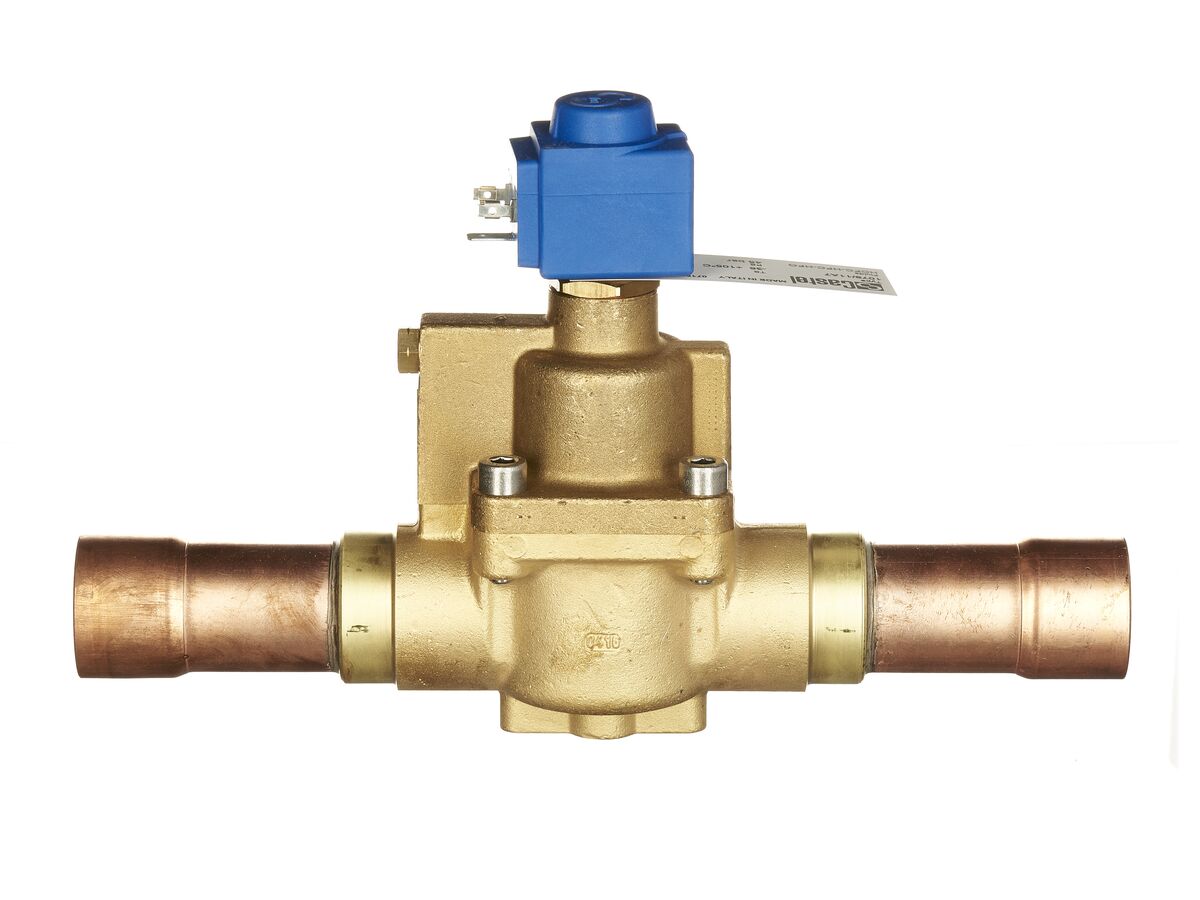

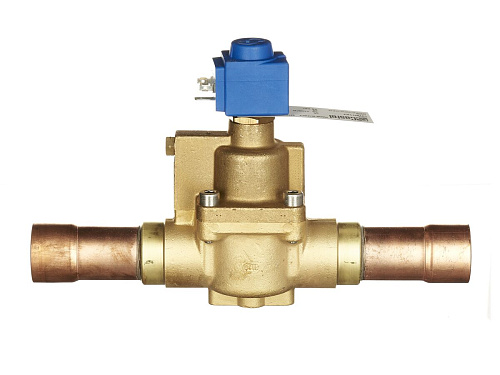

СОЛЕНОИДНЫЙ КЛАПАН НОРМАЛЬНО-ЗАКРЫТЫЙ, C КАТУШКОЙ 220 /230 В, ПОД ПАЙКУ ODS, 1099EX/11A6
- Артикул: 1099EX/11A6
- Бренд: Castel
- Количество штук в упаковке: 1
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HM2(EX)
- Пропускная способность Kv (m3/h): 10
- Соединение пайка Ø Дюймы / мм: 1 3/8" / 35
Описание
Соленоидный клапан с нормально-закрытым исполнением и поршневым исполнительным механизмом предназначен для управления потоком в холодильных контурах; при отсутствии электропитания седло клапана герметично перекрывает проход, при подаче питания — происходит перемещение поршня и открытие канала. Пропускная способность выражена коэффициентом Kv около 10 м³/ч, максимальное допустимое рабочее давление — до 50 бар, рабочий температурный диапазон составляет примерно от −40 °C до +130 °C.
Корпус клапана выполнен с пайковым присоединением под трубный диаметр 35 мм (1 3/8"), что обеспечивает монтаж методом пайки в жидкостные, всасывающие и линии горячего газа. Электромагнитная катушка типа HM2(EX) устанавливается на корпус и рассчитана на питание 220–230 В; конструкция предполагает эксплуатацию в типичных монтажных схемах холодильного оборудования с возможностью замены катушки.
Клапан применяется в системах холодоснабжения, установках шоковой заморозки, контуров охлаждения жидкости и системах кондиционирования для регулирования подачи и отсечки хладагента в жидкостных и всасывающих линиях, а также в трубопроводах горячего газа; конструкция и параметры делают устройство совместимым с контурами, требующими герметичного перекрытия при давлениях до 50 бар и эксплуатации в указанном температурном интервале.
