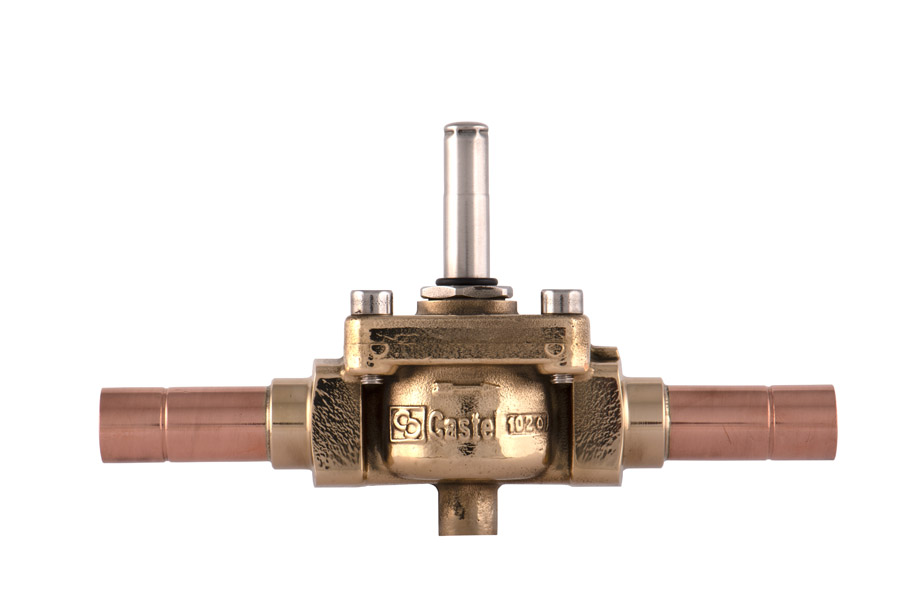

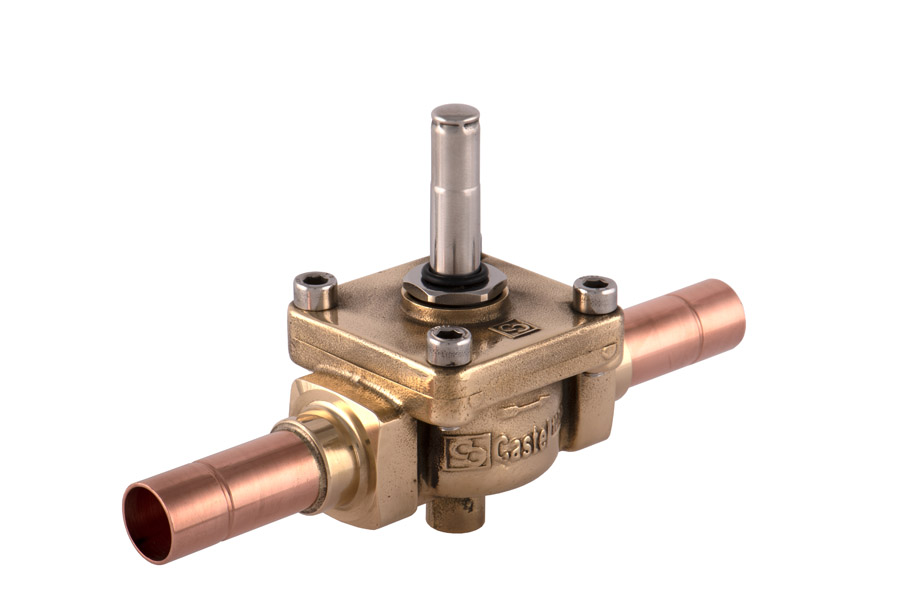

СОЛЕНОИДНЫЙ КЛАПАН БЕЗ КАТУШКИ CASTEL Solenoid Valve 1.1/8" ODS w/o Coil, 1099/9S
- Артикул: 1099/9S
- Бренд: Castel
- Количество штук в упаковке: 14
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +105
- Максимальное рабочее давление MWP Бар: 45
- Тип Катушки: HF2 HF3 HF4 HM2 HM3 HM4 CM2
- Пропускная способность Kv (m3/h): 5,7
- Соединение пайка Ø Дюймы / мм: 1 1/8” / -
Описание
Соленоидный клапан Castel 1099/9S выполнен с мембранным исполнительным механизмом и предназначен для дистанционного перекрытия и пропускания хладагента; изделие поставляется без катушки, что позволяет монтировать требуемый электромагнитный привод отдельно. Рабочий температурный диапазон от −35 °C до +105 °C и максимально допустимое рабочее давление 45 бар определяют область эксплуатации в средах с повышенными температурно‑давлением нагрузками, а коэффициент пропускной способности Kv 5,7 м3/h отражает номинальную способность пропускать объёмный расход при стандартном напоре.
Конструктивно клапан рассчитан на пайное подключение ODS с наружным диаметром 1 1/8", обеспечивающим спаивание с медными трубопроводами холодильных контуров; мембранный исполнительный элемент обеспечивает герметичное перекрытие канала при подаче управляющего сигнала на катушку. Модульная схема поставки без катушки совместима с рядом типоразмеров катушек, предусмотренных для данного корпуса (HF2, HF3, HF4, HM2, HM3, HM4, CM2), что обеспечивает гибкость при подборе электрической части и упрощает сервисное обслуживание.
Клапан предназначен для встраивания в магистрали холодильных систем, включая жидкостные и всасывающие линии, а также трубопроводы горячего газа; приведённые температурный диапазон, допустимое давление и пропускная способность делают его применимым в системах холодоснабжения, шоковой заморозки, технологического охлаждения жидкостей и системах кондиционирования, где требуются точность управления потоком и совместимость с ODS‑пайкой и перечисленными типами катушек.
