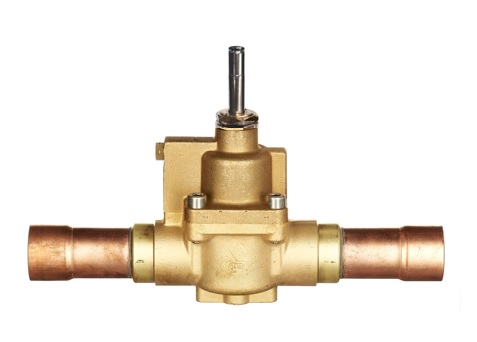

СОЛЕНОИДНЫЙ КЛАПАН НОРМАЛЬНО-ЗАКРЫТЫЙ, БЕЗ КАТУШКИ, ПОД ПАЙКУ ODS, 1098N/9S
- Артикул: 1098N/9S
- Бренд: Castel
- Количество штук в упаковке: 1
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HF2 HF3 HF4 HM2 HM3 HM4 CM2
- Пропускная способность Kv (m3/h): 10
- Соединение пайка Ø Дюймы / мм: 1 1/8" / -
Описание
Модель 1098N/9S представляет собой нормально‑закрытый соленоидный клапан, поставляемый без катушки и предназначенный для пайки в трубопроводах по технологии ODS; поршневой исполнительный механизм обеспечивает пропускную способность, соответствующую коэффициенту Kv 10 м3/ч, при максимальном рабочем давлении до 50 бар и рабочем температурном диапазоне от −40 до +130 °C; соединение под пайку рассчитано на внешний диаметр 1 1/8".
Конструктивно клапан выполнен с поршневым запирающим элементом, обеспечивающим положительное перекрытие потока в отсутствии электропитания (нормально‑закрытый режим). Корпус и патрубок адаптированы для монтажа методом пайки ODS, что обеспечивает надежное присоединение к трубопроводу; изделие поставляется без катушки и рассчитано на установку совместимых катушек серий HF2–HF4, HM2–HM4 и CM2.
Используемые технологические решения ориентированы на работу с хладагентами и эксплуатацию в условиях высоких давлений и широкого температурного диапазона; конструкция элементов уплотнения и внутренних поверхностей рассчитана на длительную герметичность и сопротивление рабочим средам при указанных параметрах эксплуатации. Технология изготовления допускает последующую установку подходящей электромагнитной катушки для дистанционного управления.
Клапан применим в системах холодоснабжения и кондиционирования, в том числе в линиях жидкого и всасывающего тракта, на линиях горячего газа, а также в установках шоковой заморозки и технологических схемах охлаждения для пищевой промышленности, логистики и торговых предприятий при рабочих условиях, требующих герметичности и устойчивости к диапазону температур −40…+130 °C и давлению до 50 бар.
