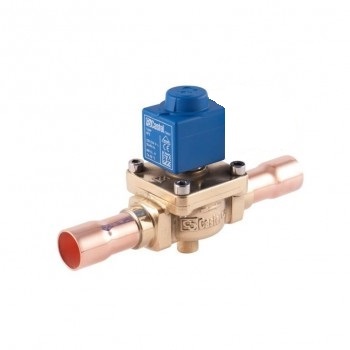

СОЛЕНОИДНЫЙ КЛАПАН С КАТУШКОЙ CASTEL Solenoid Valve 7/8"- 22 mm ODS, 220-230V, 1098N/7A6
- Артикул: 1098N/7A6
- Бренд: Castel
- Количество штук в упаковке: 14
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +120
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HF2
- Пропускная способность Kv (m3/h): 5,7
- Соединение пайка Ø Дюймы / мм: 7/8" / 22
Описание
Соленоидный клапан Castel представляет собой электромагнитный запорный элемент с мембранным исполнительным механизмом; рабочий температурный диапазон от −40 до +120 °C и максимально допустимое рабочее давление до 50 бар определяют условия применения в агрессивных и высоконагруженных холодильных контурах. Номинальная пропускная способность соответствует Kv ≈ 5,7 м3/ч, присоединение к трубопроводу — под пайку 7/8" (22 мм ODS), электропитание катушки HF2 — 220–230 В, рабочее усилие привода порядка 1098 Н.
Конструкция предусматривает мембранное запирающее устройство, управляемое электромагнитной катушкой HF2; подача напряжения вызывает формирование управляющего усилия, обеспечивающего надёжное открытие и закрытие проходного сечения. Сварно-паянное соединение диаметром 22 мм обеспечивает постоянную герметичность соединения с жидкостной или газовой магистралью, а исполнение рассчитано на монтаж в линиях с высокой избыточной нагрузкой и перепадами давления.
Клапан предназначен для встроения в жидкостные и всасывающие линии, а также в трубопроводы горячего газа холодильных систем; область применения включает промышленные установки холодоснабжения, процессы шоковой заморозки, схемы охлаждения технологических жидкостей и системы кондиционирования. При проектировании системы необходимо учитывать заявленные температурные и давленческие ограничения и требования к пайке соединений.
