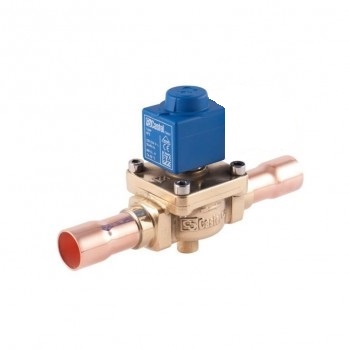

СОЛЕНОИДНЫЙ КЛАПАН С КАТУШКОЙ CASTEL Solenoid Valve 3/4" ODS, 220-230V, 1098N/6A6
- Артикул: 1098N/6A6
- Бренд: Castel
- Количество штук в упаковке: 14
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +120
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HF2
- Пропускная способность Kv (m3/h): 4,8
- Соединение пайка Ø Дюймы / мм: 3/4" / -
Описание
Соленоидный клапан с мембранным исполнительным механизмом предназначен для электромагнитного управления потоком среды в трубопроводах с пайкой по наружному диаметру 3/4", с пропускной способностью, эквивалентной Kv ≈ 4,8 м3/ч. Рабочий температурный диапазон от −40 до +120 °C и предельное рабочее давление до 50 бар определяют область применения в средах с широким диапазоном температур и повышенным давлением. Электрическое питание катушки выполнено в диапазоне 220–230 В переменного тока; катушка заводского типа HF2 обеспечивает коммутацию запорного органа при подаче питания.
Конструктивно клапан реализован с мембранным затвором, где электромагнитная катушка формирует управляющее усилие для перемещения диафрагмы и изменения расходного сечения; такое решение обеспечивает герметичное разделение управляющей и рабочей сред. Соединение пайкой ODS 3/4" предполагает постоянную интеграцию в тонкопрофильные трубопроводы методом бразирования, что исключает демпфирование зазоров и уменьшает вероятность течей в местах подключения. Конструкция рассчитана на установку в линейных участках систем с возможностью работы как в жидкостных, так и во всасывающих ветвях и в линиях горячего газа.
Применение устройства обосновано для систем холодоснабжения, шоковой заморозки, контуров охлаждения жидкостей и систем кондиционирования, где требуется дистанционное включение/выключение потока при указанных температурно-давлении условиях и при использовании пайки для подключения к трубопроводу. Технические параметры клапана совместимы с промышленными холодильными установками и технологическими контурами, эксплуатируемыми в пищевой и складской логистике.
Документация
