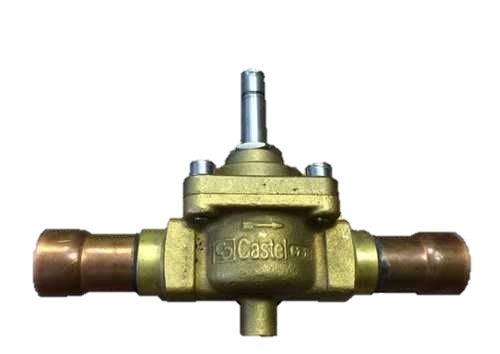

СОЛЕНОИДНЫЙ КЛАПАН НОРМАЛЬНО-ЗАКРЫТЫЙ, БЕЗ КАТУШКИ, ПОД ПАЙКУ ODS, 1098N/5S
- Артикул: 1098N/5S
- Бренд: Castel
- Количество штук в упаковке: 14
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +120
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HF2 HF3 HF4 HM2 HM3 HM4 CM2
- Пропускная способность Kv (m3/h): 3,8
- Соединение пайка Ø Дюймы / мм: 5/8" / 16
Описание
Соленоидный клапан нормального закрытого положения с мембранным исполнительным механизмом предназначен для управления протоком в трубопроводах; пропускная способность клапана составляет 3,8 м3/ч при нормативных условиях, максимально допустимое рабочее давление — 50 бар, рабочий температурный диапазон от −40 до +120 °C; соединение под пайку рассчитано на трубопровод Ø 5/8" (16 мм).
Конструкция реализована как мембранный исполнительный элемент в корпусе со штатным положением «закрыто», поставляется без управляющей катушки и рассчитана на установку катушек соответствующих серий (HF2, HF3, HF4, HM2, HM3, HM4, CM2); для ввода в эксплуатацию требуется монтаж совместимой катушки, при её возбуждении электромагнитный привод переводит мембрану в открытое положение.
Клапан предназначен для применения в системах холодоснабжения и кондиционирования, включая жидкостные и всасывающие линии, а также трубопроводы горячего газа и технологические контуры шоковой заморозки и охлаждения жидкости при соблюдении указанных температурно‑давленных режимов; диаметр пайки 16 мм обеспечивает совместимость с типовыми медными соединениями в холодильных магистралях.
