СОЛЕНОИДНЫЙ КЛАПАН НОРМАЛЬНО-ЗАКРЫТЫЙ, C КАТУШКОЙ 220 /230 В, ПОД ПАЙКУ ODS, 1098EX/9A6
- Артикул: 1098EX/9A6
- Бренд: Castel
- Количество штук в упаковке: 1
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HM2(EX)
- Пропускная способность Kv (m3/h): 10
- Соединение пайка Ø Дюймы / мм: 1 1/8" / -
Описание

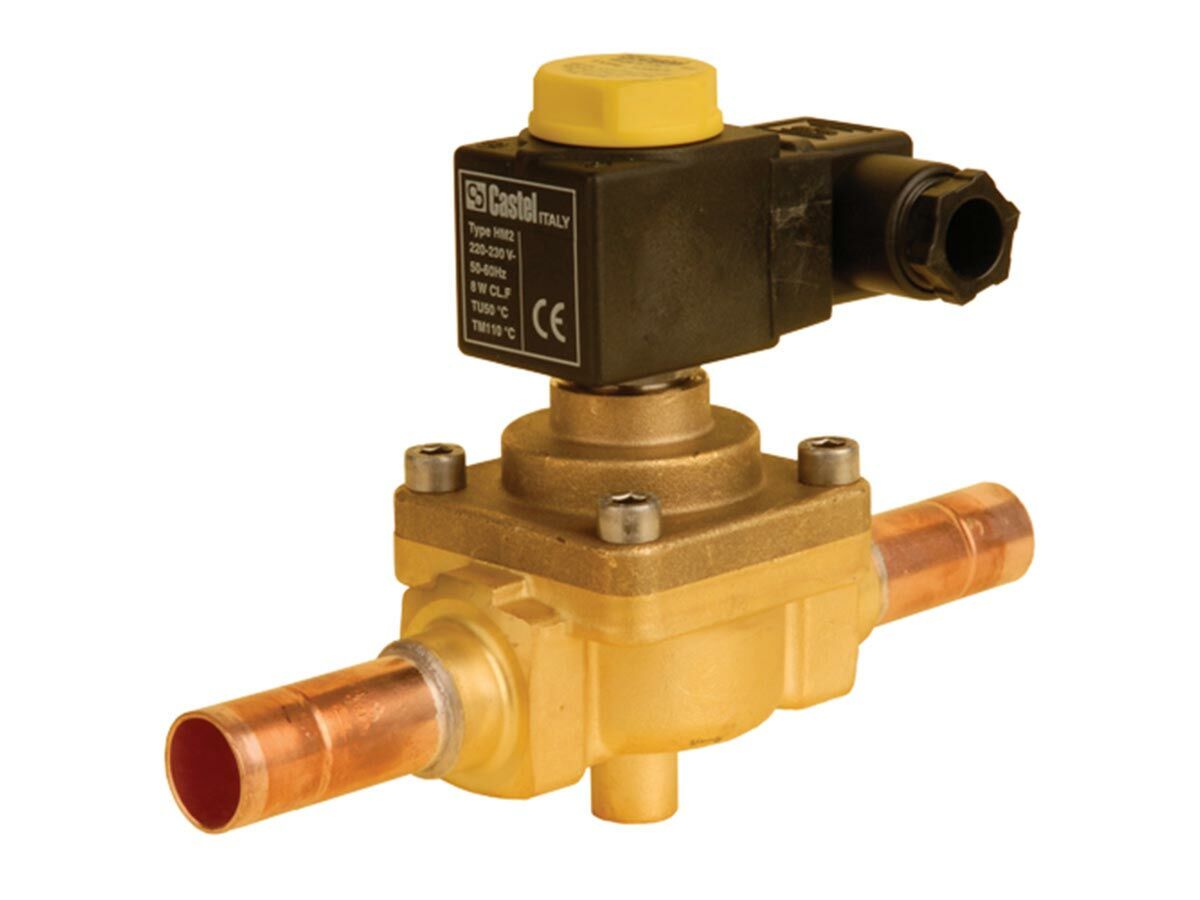

Модель 1098EX/9A6 производства Castel представляет собой соленоидный клапан нормальнозакрытого типа с поршневым исполнительным механизмом; при отсутствии напряжения затвор находится в закрытом положении, при подаче питания катушки происходит осевое перемещение поршня и обеспечение протока. Коэффициент пропускной способности Kv равен 10 м3/ч, рабочий температурный диапазон составляет от −40 до +130 °C, а максимально допустимое рабочее давление достигает 50 бар; электрическая часть рассчитана на питание 220/230 В и выполнена в типе катушки HM2(EX).
Корпус и исполнительный механизм спроектированы для установки в трубопроводы методом пайки ODS с присоединительным диаметром 1 1/8", что обеспечивает постоянное стационарное соединение с магистралями. Поршневая схема затвора реализует прямолинейное перемещение запорного элемента, приводимое в действие электромагнитной катушкой, что упрощает интеграцию в существующие линии и упрощает обслуживание исполнительной части.
Для обеспечения монтажа в системах холодоснабжения использована технология пайки ODS для герметичного соединения с трубопроводом; электрическая катушка HM2(EX) исполнена в конфигурации, совместимой с питанием 220/230 В и адаптирована к условиям эксплуатации, соответствующим заявленному температурному режиму и давлению.
Применение данного клапана целесообразно в жидкостных и всасывающих магистралях, а также в линиях горячего газа систем холодильного оборудования, включая промышленные и коммерческие установки, шоковую заморозку, схемы охлаждения жидкостей и системы кондиционирования, где требуются параметры по температуре и давлению, указанные выше.
