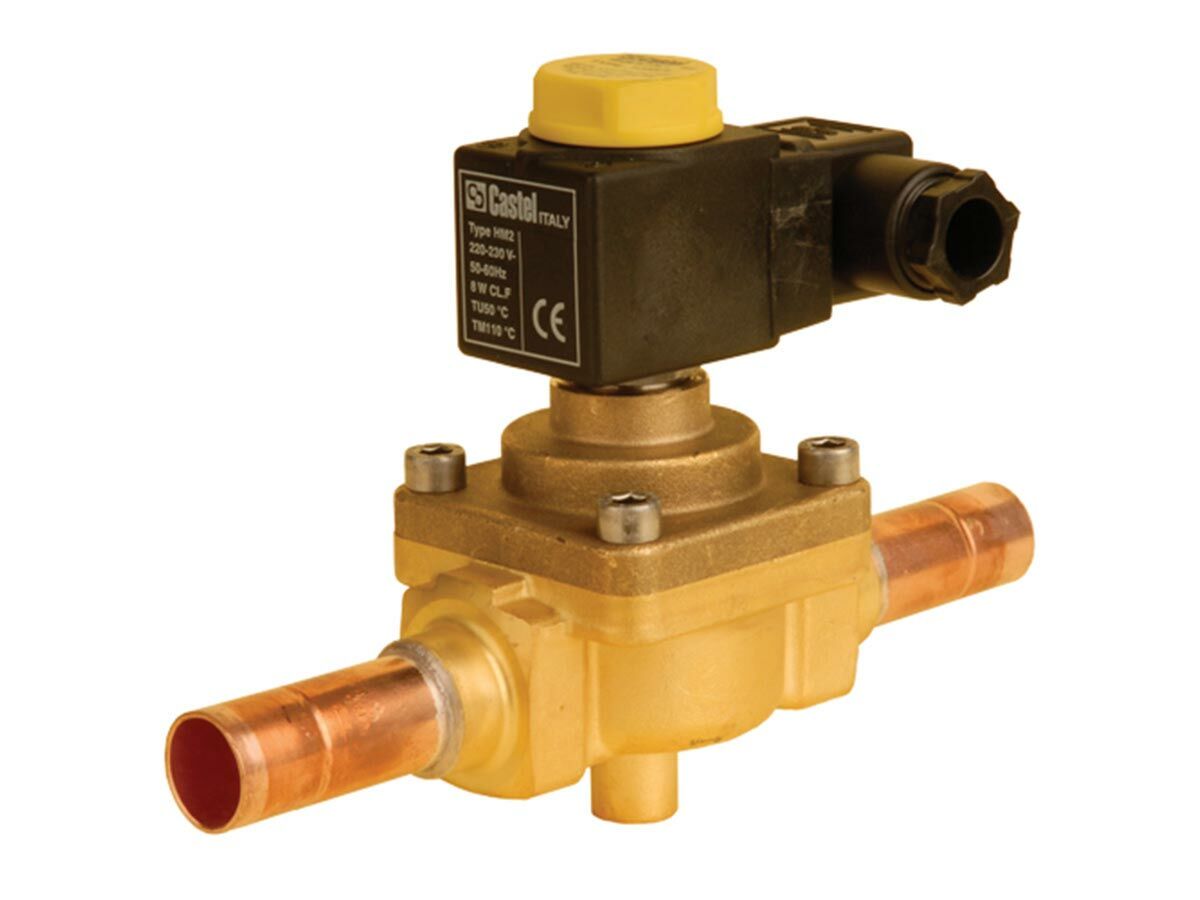

СОЛЕНОИДНЫЙ КЛАПАН НОРМАЛЬНО-ЗАКРЫТЫЙ, C КАТУШКОЙ 220 /230 В, ПОД ПАЙКУ ODS, 1098EX/7A6
- Артикул: 1098EX/7A6
- Бренд: Castel
- Количество штук в упаковке: 14
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +120
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HM2(EX)
- Пропускная способность Kv (m3/h): 5,7
- Соединение пайка Ø Дюймы / мм: 7/8" / 22
Описание
Нормально-закрытый соленоидный клапан производства Castel с мембранным исполнительным механизмом предназначен для управления потоком в жидкостных, всасывающих линиях и трубопроводах горячего газа; конструкция обеспечивает закрытое состояние без подачи питания и открытие при электропитании катушки. Пропускная способность клапана соответствует коэффициенту Kv 5,7 м3/ч, расчетная максимальная допустимая рабочая величина давления достигает 50 бар, а рабочий температурный интервал лежит в диапазоне от −40 до +120 °C.
Корпус выполнен с выводами для непосредственной пайки по технологии ODS, рассчитанными на подпайку к трубопроводу диаметром 7/8" (22 мм), что обеспечивает герметичное интегрирование в магистраль. В качестве управляющего элемента используется катушка типа HM2(EX) на рабочее напряжение 220–230 В, взаимодействие катушки с мембраной осуществляет механическое перекрытие/открытие проходного сечения.
В конструкции применён мембранный тип запирающего устройства, обеспечивающий отдельное уплотнение между электромеханической частью и рабочей средой; использование пайки ODS как метода соединения обеспечивает надёжную сварную стыковку трубопровода без резьбовых переходов. Тип катушки обозначен HM2(EX), что указывает на специфическое исполнение катушки для соответствующих технических условий эксплуатации.
Клапан рассчитан для применения в системах холодоснабжения, линиях шоковой заморозки, системах охлаждения жидкостей и системах кондиционирования, где требуется встраиваемое подпайкой решение с рабочими параметрами высокого давления и широким температурным диапазоном; совместим с трубопроводами, имеющими подпайку под 7/8" (22 мм), и с электроцентрами, обеспечивающими питание катушки 220–230 В.
