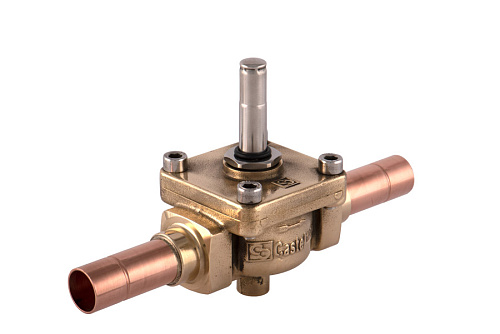

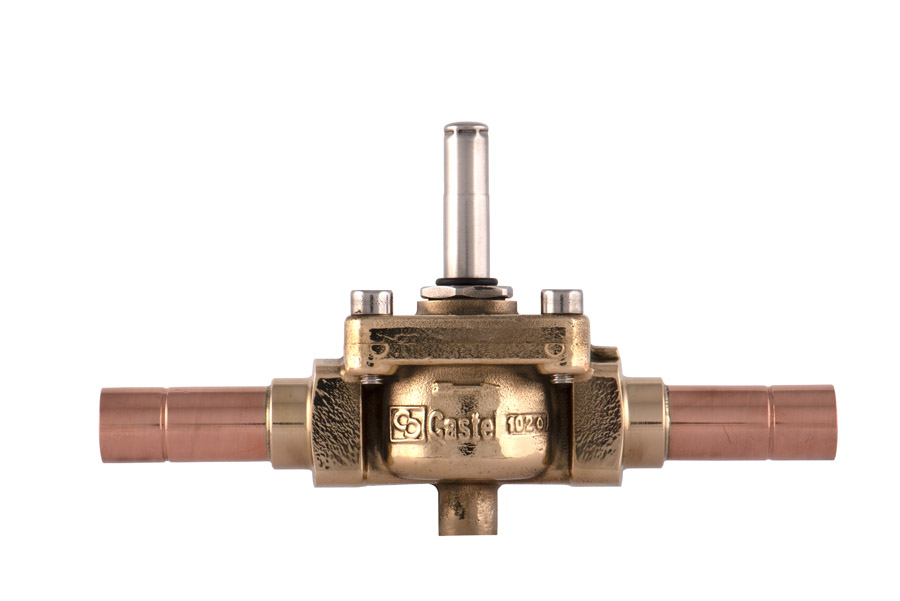

СОЛЕНОИДНЫЙ КЛАПАН БЕЗ КАТУШКИ CASTEL Solenoid Valve 7/8"-22mm ODS w/o Coil, 1098/7S
- Артикул: 1098/7S
- Бренд: Castel
- Количество штук в упаковке: 14
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +105
- Максимальное рабочее давление MWP Бар: 45
- Тип Катушки: HF2 HF3 HF4 HM2 HM3 HM4 CM2
- Пропускная способность Kv (m3/h): 5,7
- Соединение пайка Ø Дюймы / мм: 7/8” / 22
Описание
Соленоидный клапан Castel 1098/7S выполнен без заводской катушки и предназначен для пайки в трубопровод с посадочным диаметром 7/8" (22 мм); его расчетная пропускная способность соответствует примерно 5,7 м³/ч, рабочий температурный диапазон среды составляет от −35 °C до +105 °C, а максимально допустимое рабочее давление — 45 бар.
Исполнительный элемент реализован по принципу мембранного (диафрагменного) механизма, обеспечивающего герметизацию и управление потоком посредством перемещения мембраны; конструкция корпуса предусматривала установку внешней электромагнитной катушки, совместимой с сериями HF2, HF3, HF4, HM2, HM3, HM4 и CM2, при этом соединение с трубопроводом осуществляется пайкой, что минимизирует количество уплотнительных соединений.
Клапан предназначен для применения в холодильных и климатических системах — в жидкостных и всасывающих линиях, а также в трубопроводах горячего газа; заданные диапазоны температуры и давления делают его пригодным для использования в системах холодоснабжения, шоковой заморозки, циркуляции охлаждающей жидкости и кондиционирования, при условии подбора соответствующей внешней катушки по электрическим характеристикам.
