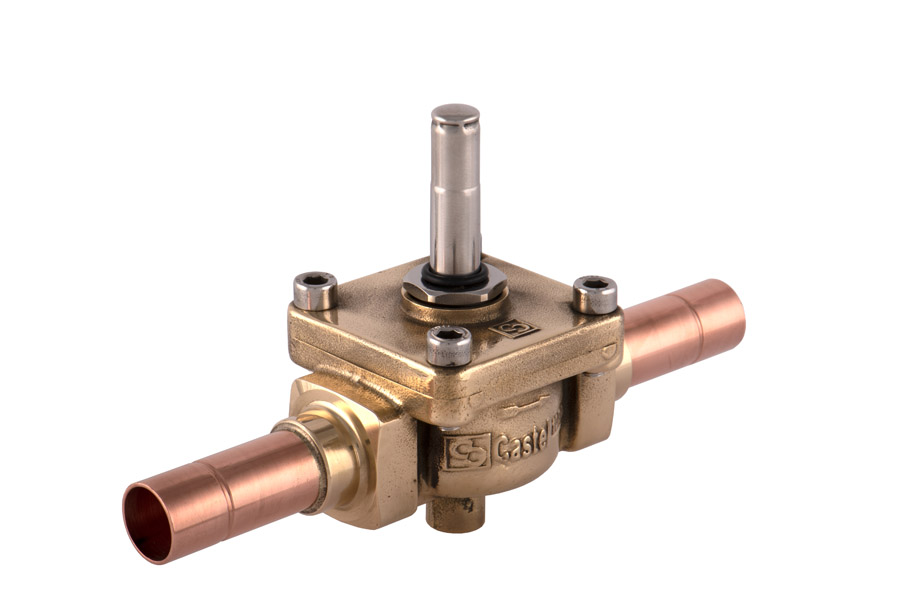

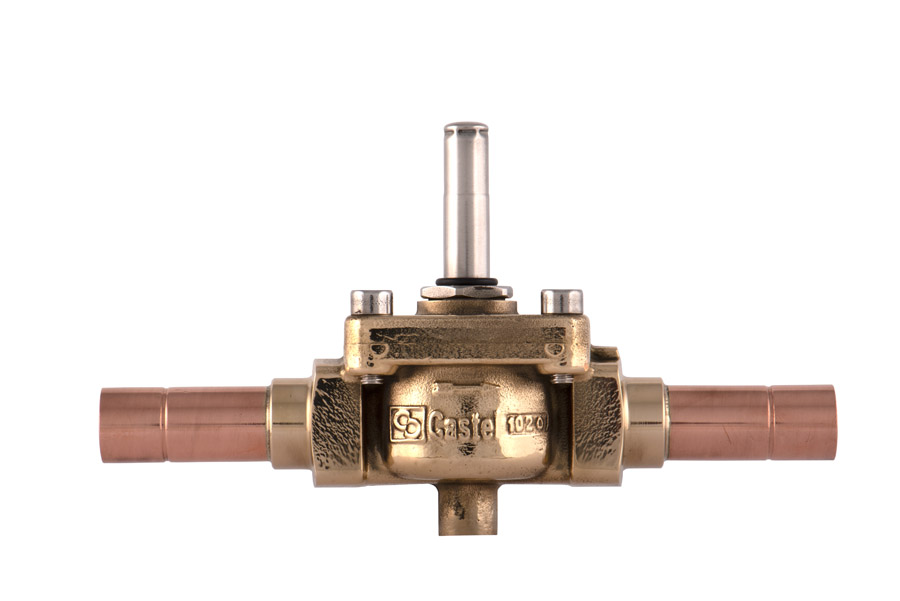

СОЛЕНОИДНЫЙ КЛАПАН БЕЗ КАТУШКИ CASTEL Solenoid Valve 3/4" ODS w/o Coil, 1098/6S
- Артикул: 1098/6S
- Бренд: Castel
- Количество штук в упаковке: 14
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +105
- Максимальное рабочее давление MWP Бар: 45
- Тип Катушки: HF2 HF3 HF4 HM2 HM3 HM4 CM2
- Пропускная способность Kv (m3/h): 4,8
- Соединение пайка Ø Дюймы / мм: 3/4” / -
Описание
Соленоидный клапан Castel модели 1098/6S поставляется в исполнении без катушки и рассчитан на пайку к медным трубопроводам методом ODS с соединением диаметром 3/4". Валидный диапазон рабочей температуры от −35 до +105 °C и предельно допустимое рабочее давление до 45 бар формируют эксплуатационные границы применения устройства. Пропускная способность при номинальных условиях соответствует коэффициенту пропускания Kv ≈ 4,8 м3/ч, что характерно для арматуры данного условного прохода.
Клапан реализован с мембранным исполнительным механизмом, управляющим потоком при подаче питания на катушку; конструкция корпуса предусматривает установку внешней электромагнитной катушки одного из совместимых типов (HF2, HF3, HF4, HM2, HM3, HM4, CM2). Поставка без катушки позволяет интегрировать клапан в существующие схемы управления и электрооборудование с учетом требований по типу и габаритам катушки.
Подключение пайкой ODS обеспечивает надежное фланговое уплотнение при присоединении к медным трубам холодильных контуров и упрощает монтаж технологических линий. Применение мембранного исполнительного механизма в сочетании с типовыми для холодильной техники деталями позволяет использовать стандартные методы обслуживания и замены приводных элементов.
Клапан рассчитан для использования в системах холодоснабжения, шоковой заморозки, в жидкостных и всасывающих линиях, а также в линиях горячего газа и системах кондиционирования при параметрах, не превышающих указанные рабочие давление и температуру; совместимость с перечисленными типами катушек обеспечивает гибкость интеграции в различные монтажные схемы. Производитель: Castel.
