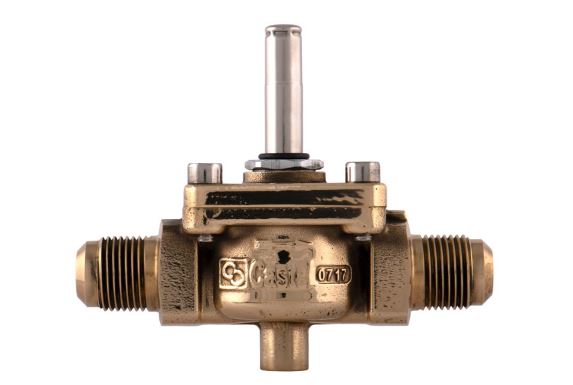

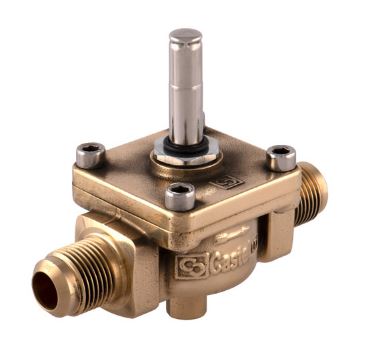

СОЛЕНОИДНЫЙ КЛАПАН БЕЗ КАТУШКИ CASTEL Solenoid Valve 5/8" Flare w/o Coil, 1090/5S
- Артикул: 1090/5S
- Бренд: Castel
- Количество штук в упаковке: 14
- Подсоединение 1 Резьба ВХОД дюйм: 5/8” SAE
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +110
- Максимальное рабочее давление MWP Бар: 45
- Подсоединение 2 Резьба ВЫХОД дюйм: 5/8" SAE
- Тип Катушки: HF2 HF3 HF4 HM2 HM3 HM4 CM2
- Пропускная способность Kv (m3/h): 3,8
Описание
Клапан электромагнитный серии Castel 1090/5S выполнен с диафрагменным (мембранным) исполнительным механизмом и рассчитан на пропускную способность, эквивалентную коэффициенту Kv около 3,8 м³/ч; рабочий температурный интервал обеспечивает эксплуатацию при температурах от −35 до +110 °C, предельное рабочее давление составляет 45 бар. Входное и выходное присоединение выполнены в стандарте SAE с номинальным проходом 5/8" во фларовом исполнении, что определяет совместимость с соответствующими трубопроводными фитингами и компоновкой холодильных магистралей.
Конструкция клапана рассчитана на эксплуатацию без установленной электромагнитной катушки: элемент поставляется без катушки управления и имеет стандартный интерфейс для установки совместимых катушек типов HF2, HF3, HF4, HM2, HM3, HM4 и CM2. Механизм управления закрытием/открытием реализован через диафрагму, что обеспечивает разграничение проточной части и управляющего электромагнитного узла и упрощает монтаж в жидкостных, всасывающих и линиях горячего газа.
Применение устройства ориентировано на холодильные и технологические контуры: установка возможна в линиях подачи и всасывания хладагента, в цепях горячего газа и системах шоковой заморозки, а также в узлах охлаждения жидкости и системах кондиционирования. Совместимость с распространёнными типоразмерами фларовых соединений и с рядом стандартных типов катушек обеспечивает интеграцию в промышленные и коммерческие холодильные установки и технологические магистрали пищевой промышленности и логистики.
