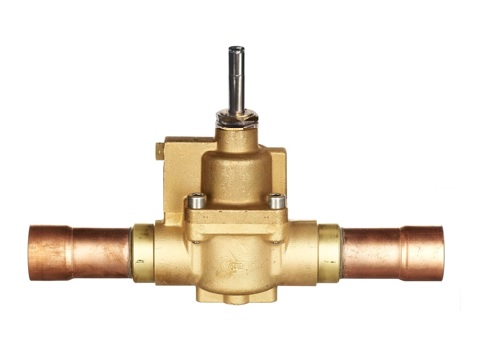

СОЛЕНОИДНЫЙ КЛАПАН НОРМАЛЬНО-ЗАКРЫТЫЙ, БЕЗ КАТУШКИ, ПОД ПАЙКУ ODS, 1079NW/17S

Описание

Соленоидный клапан нормального закрытого типа разработан для врезки в трубопроводы холодильных контуров и имеет пропускную способность Kv 25 м3/h, что определяет его производительность при протоке рабочей среды. Рабочий температурный диапазон от −40 до +130 °C и максимальное рабочее давление 50 бар обеспечивают эксплуатацию в широком спектре режимов и позволяют применять клапан в высоконагруженных прессационных линиях.

В конструктивном отношении применён поршневой исполнительный механизм с возвратной пружиной, обеспечивающий герметичное закрытие при отсутствии электропитания; изделие поставляется без электромагнитной катушки и рассчитано на установку совместимых типов катушек серий HF2, HF3, HF4, HM2, HM3, HM4 и CM2. Соединение под пайку по технологии ODS диаметром 2 1/8" (54 мм) предназначено для бессварочного монтажного выполнения методом медной пайки/бразирования в магистралях хладагента.

Применённые технологические решения — поршневой затвор и ODS-подсоединение — ориентированы на обеспечение прочного механического уплотнения и надёжной интеграции в существующие трубопроводы холодильных установок без необходимости дополнительных фланцевых переходников. Совместимость с указанными типами катушек обеспечивает унификацию элементов управления и упрощает обслуживание.

Клапан предназначен для использования в системах холодоснабжения, включая линии жидкостной подачи, всасывающие магистрали и участки горячего газа, а также применим в установках шоковой заморозки, системах охлаждения жидкости и кондиционирования воздуха при соответствующей подборке катушки и монтажных условий.
