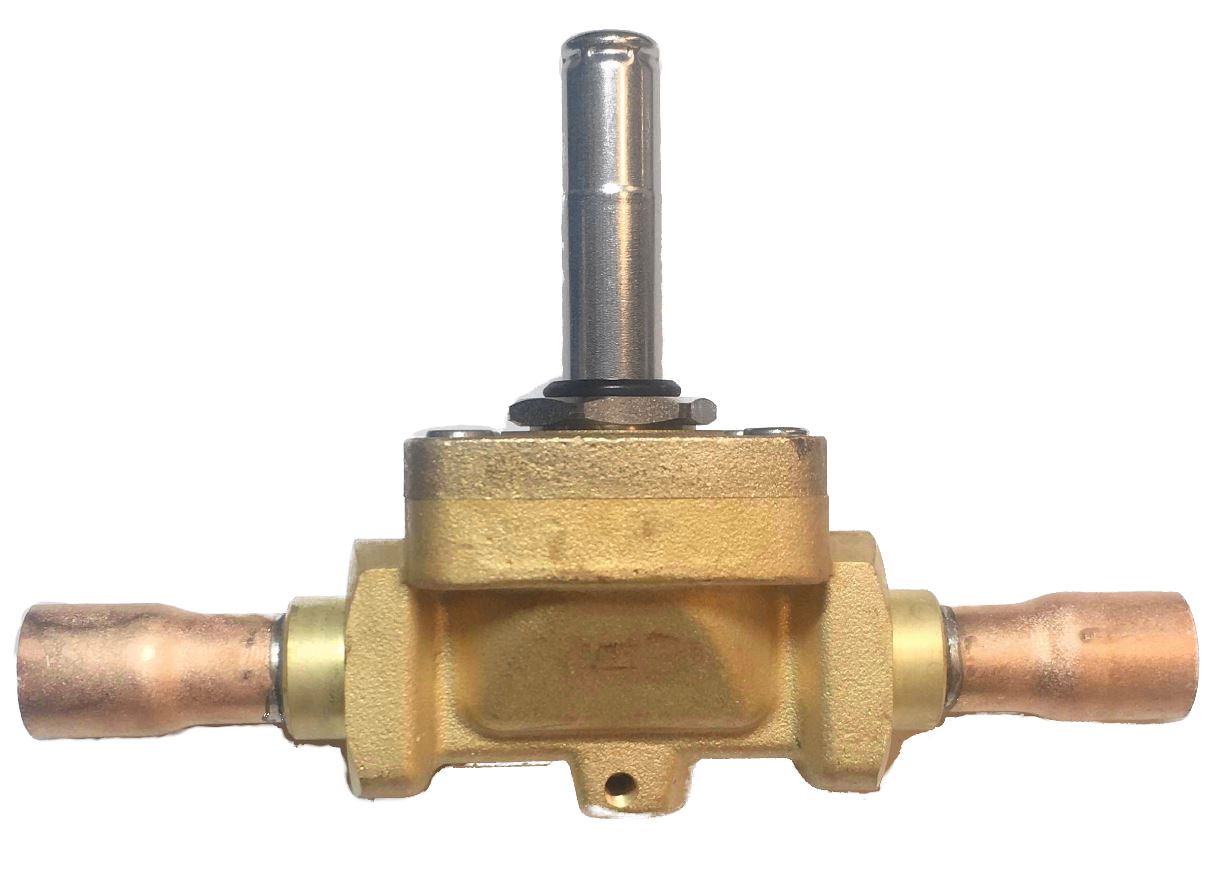

СОЛЕНОИДНЫЙ КЛАПАН НОРМАЛЬНО-ЗАКРЫТЫЙ, БЕЗ КАТУШКИ, ПОД ПАЙКУ ODS, 1079N/7S

Описание

Соленоидный клапан нормального закрытого типа предназначен для перекрытия рабочей среды посредством мембранного исполнительного механизма; конструкция без заводской катушки рассчитана на установку внешней катушки совместимых типов (HF2, HF3, HF4, HM2, HM3, HM4, CM2). Пропускная способность клапана составляет 2,61 м3/ч, что определяет его производительность при пропуске жидкостей и парожидкостных потоков, а допустимое рабочее давление до 50 бар и расчетный температурный диапазон эксплуатации от −40 до +120 °C задают границы применения в различных холодильных контурах.

Исполнение «под пайку» с соединением Ø 7/8" (22 мм) обеспечивает жесткое подключение в трубопроводы методом пайки, при этом клапан поставляется без катушки электромагнита, что позволяет интегрировать его в схемы с различными типами управляющих катушек. Нормально-закрытый режим и мембранный привод обеспечивают надежное герметичное перекрытие канала в отключённом состоянии и быстроту срабатывания при подаче управления.

Мембранный исполнительный механизм разделяет управляющую часть и среду, что снижает вероятность утечек через электромагнитную часть при эксплуатации в контурах холодоснабжения; конструкция рассчитана на пайку в местах соединения трубопровода и совместима с технологиями монтажа, применяемыми в холодильной и климатической технике. Совместимость с набором стандартных типов катушек обеспечивает гибкость по электрической части управления без изменения гидравлических характеристик.

Клапан пригоден для установки в жидкостных и всасывающих линиях, а также в линиях горячего газа холодильных систем, шоковой заморозки, технологического охлаждения и кондиционирования; заявленные давление и температурный диапазон позволяют его использовать в промышленных холодильных установках и связанных технологических схемах при соблюдении требований к материалам и методам пайки в конкретной системе.

Документация

Спецификация
(138.38 Kb)
