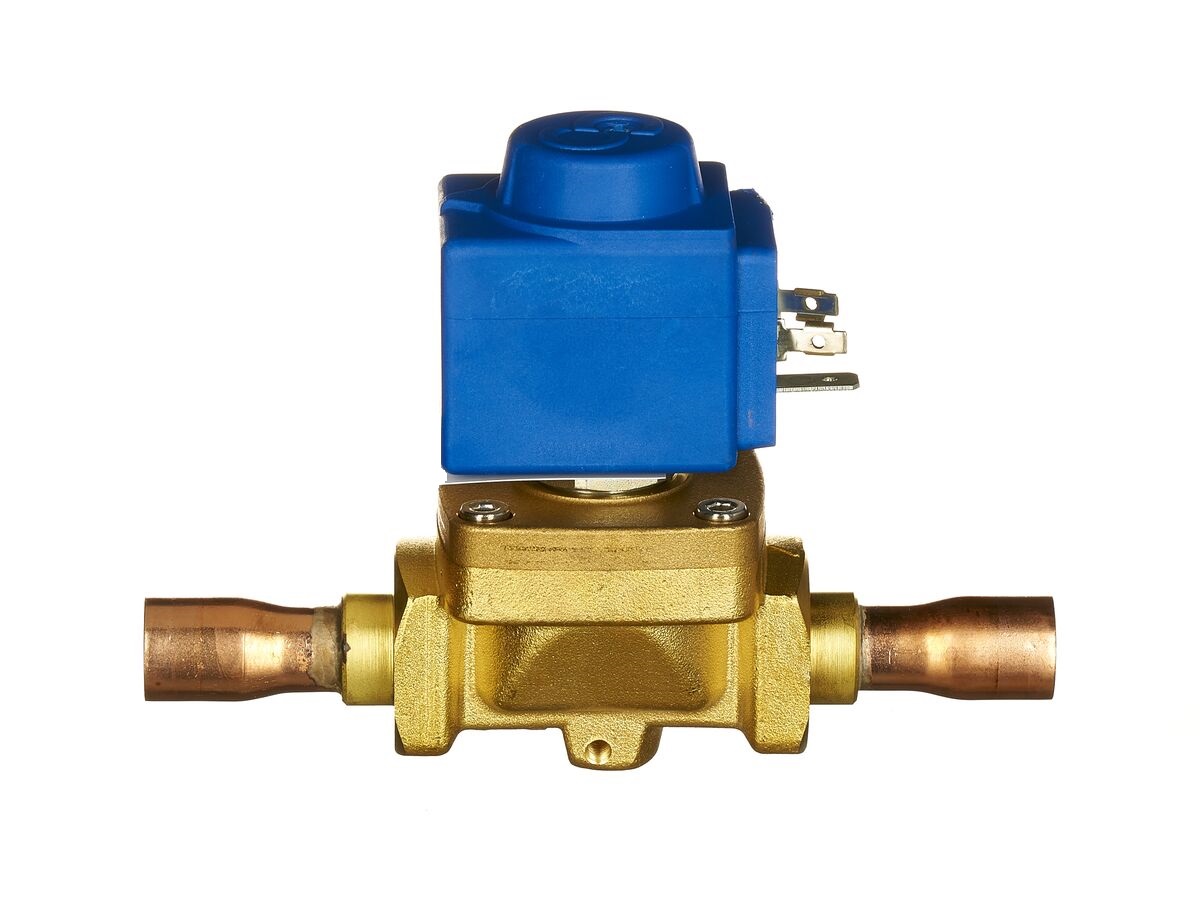

СОЛЕНОИДНЫЙ КЛАПАН С КАТУШКОЙ CASTEL Solenoid Valve 1/2" ODS 220-230V, 1079N/7A6
- Артикул: 1079N/7A6
- Бренд: Castel
- Количество штук в упаковке: 17
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +120
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HF2
- Пропускная способность Kv (m3/h): 2,61
- Соединение пайка Ø Дюймы / мм: 7/8" / 22
Описание
Соленоидный клапан Castel (модель 1079N/7A6) с мембранным исполнительным механизмом предназначен для электрического попеременного перекрытия потока; рабочий диапазон по температуре составляет от −40 до +120 °C, максимально допустимое рабочее давление — до 50 бар, пропускная способность выражена коэффициентом Kv = 2,61 м3/ч, присоединение выполнено как паяное ODS Ø 7/8" (22 мм).
Конструкция реализована как электромагнитный привод, управляющий диафрагменным затвором, что обеспечивает быстрое открытие/закрытие при подаче питания на катушку типа HF2; паяное соединение рассчитано на стационарную врезку в трубопровод методом пайки/пайковой трубной сборки и обеспечивает минимальные утечки в точке подсоединения.
Использование мембранного исполнительного механизма предполагает наличие эластичного уплотнения, рассчитанного на заявленный температурно-давление режим; электрическая часть представлена катушкой HF2, рассчитанной на питание 220–230 В, что определяет требования к электрическому подключению и совместимости с источниками переменного тока соответствующего диапазона.
Клапан предназначен для применения в системах холодоснабжения и кондиционирования, включая магистрали жидкостного и всасывающего (горячий газ) трактов, а также технологические линии шоковой заморозки и охлаждения жидкостей, где требуются узлы с заданной пропускной способностью, температурно-давлением характеристиками и паяным присоединением Ø 22 мм.
