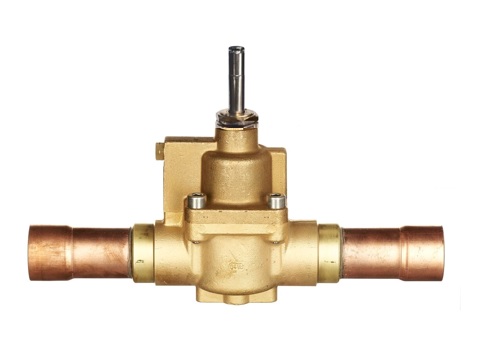

СОЛЕНОИДНЫЙ КЛАПАН НОРМАЛЬНО-ЗАКРЫТЫЙ, БЕЗ КАТУШКИ, ПОД ПАЙКУ ODS, 1078NW/11S
- Артикул: 1078NW/11S
- Бренд: Castel
- Количество штук в упаковке: 1
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HF2 HF3 HF4 HM2 HM3 HM4 CM2
- Пропускная способность Kv (m3/h): 16
- Соединение пайка Ø Дюймы / мм: 1 3/8" / 35
Описание
Соленоидный клапан Castel, модель 1078NW/11S, выполнен с поршневым исполнительным механизмом и эксплуатируется в нормально-закрытом положении; клапан поставляется без электрической катушки и рассчитан на электропривод при установке совместимой катушки. Рабочий диапазон температур составляет от −40 до +130 °C, при этом максимально допустимое рабочее давление — 50 бар; пропускная способность по коэффициенту Kv соответствует 16 м³/ч. Соединение выполнено под пайку ODS с наружным диаметром 35 мм (1 3/8"), упаковка содержит один комплект изделия.
Конструкция предусматривает поршневый затвор с возвратной пружиной, обеспечивающий закрытое состояние при отсутствии питания, и рассчитана на установку в магистрали методом пайки ODS для получения герметичного соединения с холодильными трубопроводами. Клапан предназначен для встраивания в жидкостные, всасывающие и линии горячего газа; отсутствие интегрированной катушки освобождает от ограничений по типоразмерам и позволяет устанавливать катушки соответствующих семейств.
Допускается использование в технологических системах холодоснабжения, в том числе при шоковой заморозке, в системах охлаждения жидкостей и кондиционирования воздуха; конструкция и рабочие характеристики совместимы с применением стандартных холодильных сред и условными рабочими нагрузками до указанных температуры и давления. Для управления необходима катушка одной из совместимых серий HF2, HF3, HF4, HM2, HM3, HM4 или CM2, выбор которой определяется параметрами электрической сети и режимом работы системы.
