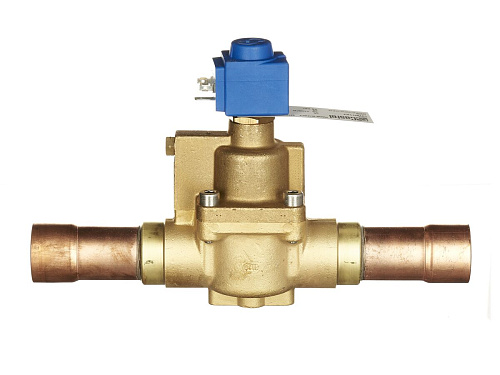

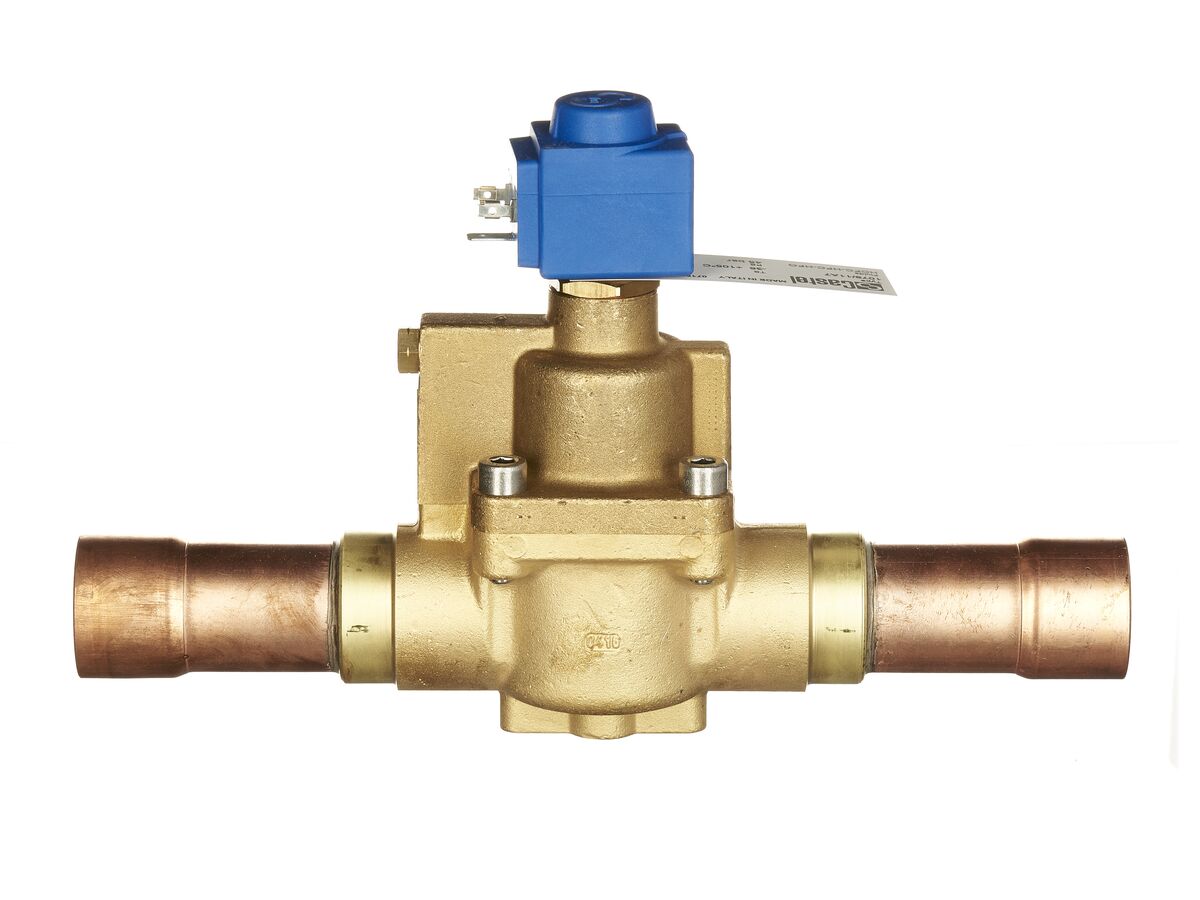

СОЛЕНОИДНЫЙ КЛАПАН С КАТУШКОЙ CASTEL Solenoid Valve 1/2" ODS 220-230V, 1078NW/11A6
- Артикул: 1078NW/11A6
- Бренд: Castel
- Количество штук в упаковке: 1
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HF2
- Пропускная способность Kv (m3/h): 16
- Соединение пайка Ø Дюймы / мм: 1 3/8" / 35
Описание
Соленоидный клапан Castel с поршневым исполнительным механизмом выполнен для электрического управления потоком в трубопроводах и переключается при подаче питающего напряжения 220–230 В переменного тока на катушку типа HF2. Диапазон рабочего температурного режима охватывает экстремальные значения от −40 до +130 °C, при этом конструкция рассчитана на эксплуатационное давление до 50 бар и обеспечивает пропускную способность, соответствующую коэффициенту Kv ≈ 16 м3/ч.
Исполнительный элемент выполнен в поршневом исполнении, при котором движение затвора осуществляется вдоль оси прохода, что определяет характер проточной части и гидравлические потери. Катушка крепится на корпусе клапана и обеспечивает электромагнитное перемещение поршня при включении питания; управление осуществляется прямым включением катушки без дополнительных механизмов.
Соединение под монтаж — пайка (ODS) с наружным диаметром 35 мм (соответствует 1 3/8"), что предназначено для интеграции в медные трубопроводы методом паяного соединения. Использование пайки как способа монтажа определяет требования к материалам трубопроводов и термической обработке при установке; электрическая часть реализована в виде сменной катушки HF2, рассчитанной на сетевое напряжение 220–230 В.
Применяется в холодильных и климатических системах для рабочих участков жидкостных и всасывающих линий, а также в трубопроводах горячего газа; типичные области использования включают промышленные установки холодоснабжения, процессы шоковой заморозки, схемы охлаждения жидкостей и системы кондиционирования воздуха, где требуются заданные температурно‑давления условия эксплуатации и пропускная способность.
