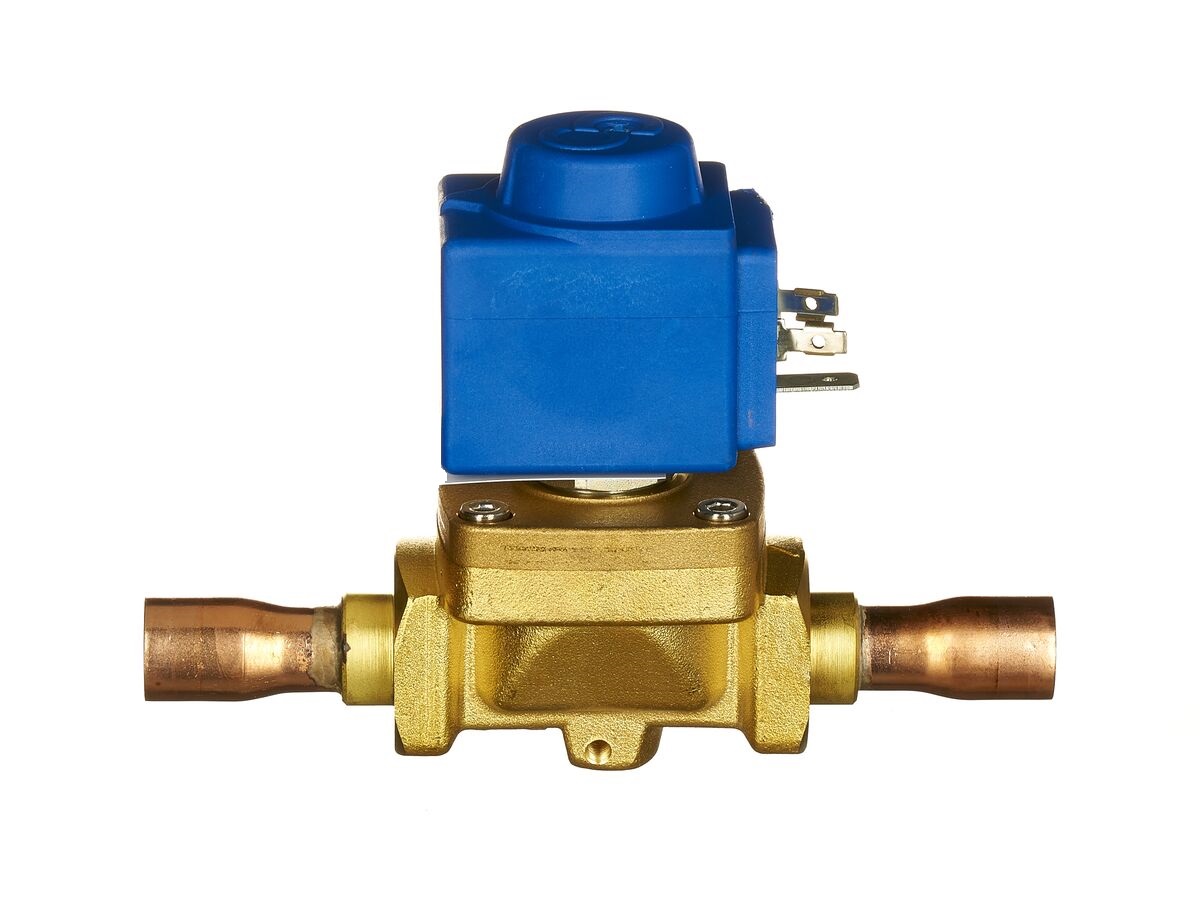

СОЛЕНОИДНЫЙ КЛАПАН С КАТУШКОЙ CASTEL Solenoid Valve 1/2" ODS 220-230V, 1078N/M12A6

Описание

Соленоидный клапан разработан для работы в широком температурном диапазоне от −40 до +120 °C и рассчитан на эксплуатационное давление до 50 бар, обеспечивая пропускную способность порядка 2,2 м³/ч. Электрическая часть выполнена с катушкой типа HF2, рассчитанной на питание 220–230 В, а присоединение к трубопроводу предусматривает пайку под трубку Ø 12 мм (соответствует 1/2").

В основе рабочей части применён мембранный (диафрагменный) исполнительный механизм, управляемый электромагнитной катушкой; такая конструкция обеспечивает герметизацию седла без использования механических штоков, что уменьшает подвижные контакты с рабочей средой. Катушка устанавливается на корпус клапана и обеспечивает открытие/закрытие при подаче электрического напряжения; тип исполнения катушки и форма посадочного места обеспечивают совместимость с указанной электрической спецификацией.

Соединение для встраивания в магистраль выполнено под пайку, что предполагает использование технологий биметаллической/медной пайки для обеспечения надёжного герметичного присоединения к медным трубам Ø 12 мм. Диафрагменный принцип герметизации минимизирует контакт рабочих сред с электромеханической частью клапана и снижает требование к частоте обслуживания уплотнений.

Клапан предназначен для установки в жидкостные и всасывающие линии, а также в магистрали горячего газа в системах холодоснабжения, шоковой заморозки, технологического охлаждения жидкостей и климатических установках; конструкционные и технические параметры позволяют использовать его в системах с высокими давлениями и широким температурным диапазоном при монтаже методом пайки.

Документация

Спецификация
(170.45 Kb)
