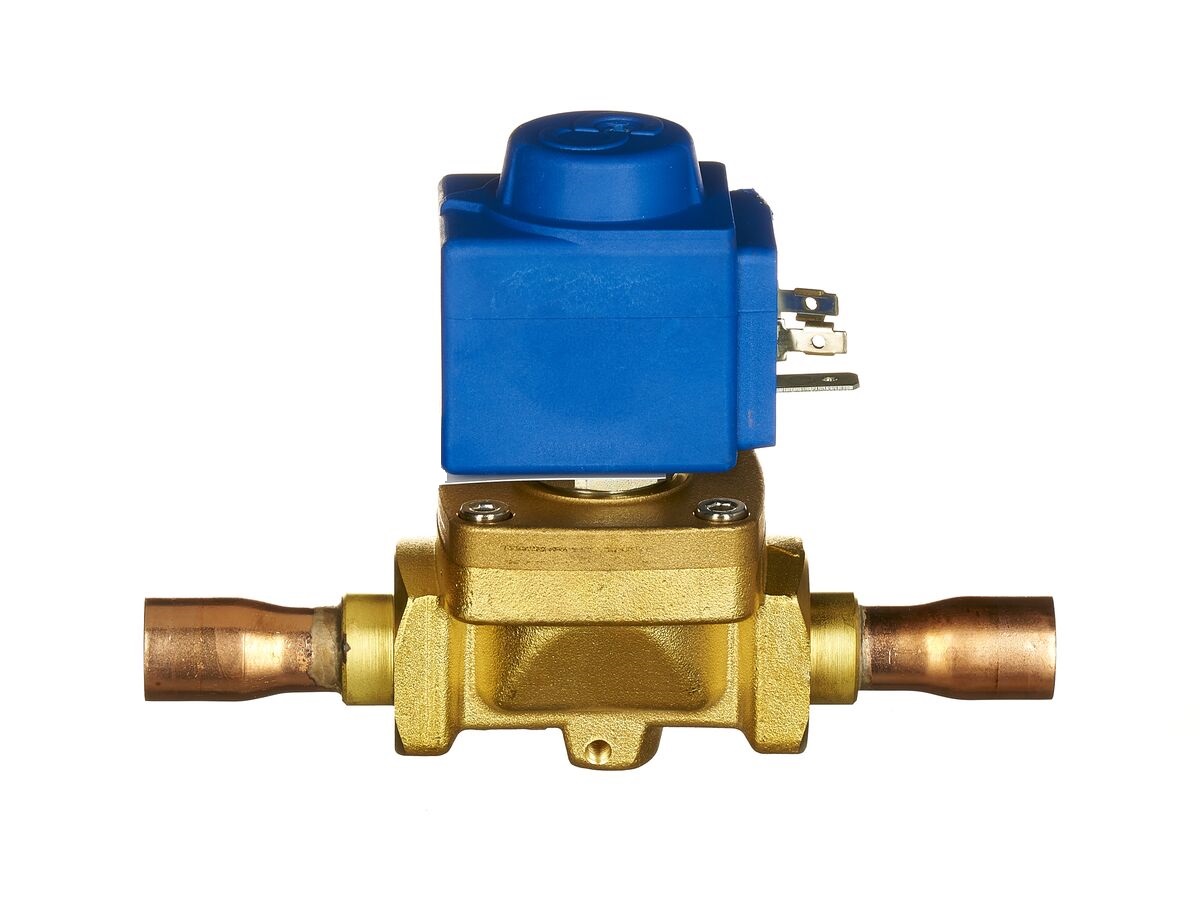

СОЛЕНОИДНЫЙ КЛАПАН С КАТУШКОЙ CASTEL Solenoid Valve 5/8"-16 mm, ODS, 220-230V, 1078N/5A6
- Артикул: 1078N/5A6
- Бренд: Castel
- Количество штук в упаковке: 17
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +120
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HF2
- Пропускная способность Kv (m3/h): 2,61
- Соединение пайка Ø Дюймы / мм: 5/8" / 16
Описание
Соленоидный клапан Castel с мембранным (диафрагменным) исполнительным механизмом рассчитан на эксплуатацию в широком температурном диапазоне от −40 до +120 °C при максимальном рабочем давлении до 50 бар; гидравлическая пропускная способность соответствует Kv ≈ 2,61 м3/ч, что определяет его поведение при расчёте потерь давления в магистрали. Электромагнитная катушка типа HF2 рассчитана на питание 220–230 В переменного тока и обозначена в номенклатуре как 1078N/5A6. Соединение под пайку выполнено под диаметр 5/8" (16 мм), что соответствует распространённым трубным стандартам в холодильной технике.
Конструктивно клапан представляет собой корпус с установленной на нём соленоидной катушкой и внутренней диафрагмой, приводимой в действие электромагнитом для открывания/закрывания проходного сечения; такой принцип действия обеспечивает герметичное перекрытие потока и устойчивость к перепадам давления. Разъём для пайки обеспечивает компактное и плотное интегрирование в трубопровод без дополнительных уплотнений в зоне соединения, а исполнение катушки HF2 предусматривает стандартный способ электроподключения для дистанционного управления.
Применение клапана ориентировано на холодильные контуры и смежные системы: жидкостные и всасывающие линии, магистрали горячего газа, линии шоковой заморозки и системы охлаждения жидкостей и кондиционирования, где требуются управление потоком и работа в условиях повышенных давлений и широкого температурного режима; габариты присоединения и гидравлические характеристики обеспечивают совместимость с типовыми схемами холодоснабжения.
