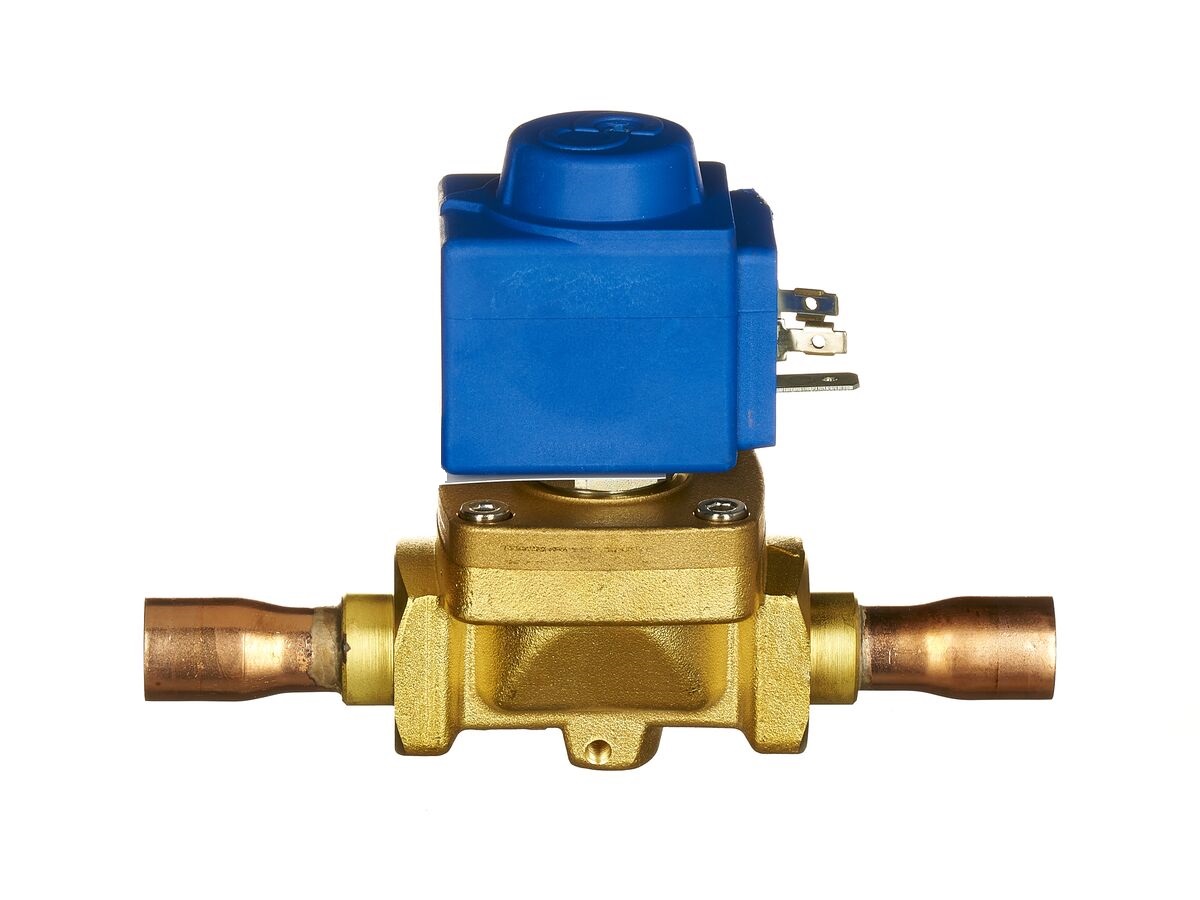

СОЛЕНОИДНЫЙ КЛАПАН С КАТУШКОЙ CASTEL Solenoid Valve 1/2" ODS 220-230V, 1078N/4A6
- Артикул: 1078N/4A6
- Бренд: Castel
- Количество штук в упаковке: 17
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +120
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HF2
- Пропускная способность Kv (m3/h): 2,2
- Соединение пайка Ø Дюймы / мм: 1/2" / -
Описание
Соленоидный клапан Castel модели 1078N/4A6 выполнен с мембранным исполнительным механизмом и предназначен для электромагнитного открывания/закрывания потока; его пропускная способность при номинальном расчёте соответствует Kv ≈ 2,2 m3/h. Диапазон рабочих температур от −40 до +120 °C и максимальное рабочее давление 50 бар определяют область применения в средах с низкими и повышенными температурами и в высоконапорных участках трубопроводов.
Конструкция предусматривает пайку как способ соединения с трубопроводом диаметром 1/2", что обеспечивает герметичное присоединение к медным трубам и типовым магистралям холодильных систем; электромагнитная катушка HF2 рассчитана на питание 220–230 В, управляющая часть функционально отделена от проточной камеры посредством мембраны, обеспечивая контактную изоляцию между рабочей средой и электрическими компонентами.
Мембранный исполнительный элемент применяется для герметичного перекрытия потока и минимизации утечек через посадочное седло; использование пайки для соединения указывает на совместимость с традиционными методами монтажа в холодильных и климатических контурах. Конкретные материалы уплотнений и мембраны зависят от варианта исполнения и подборки под рабочие среды и не указаны в исходных данных.
Клапан рассчитан на установку в жидкостные, всасывающие линии и линию горячего газа в системах холодоснабжения, шоковой заморозки, охлаждения технологических жидкостей и кондиционирования; упаковка содержит 17 единиц изделия, что учитывается при планировании поставок и монтажных работ.
