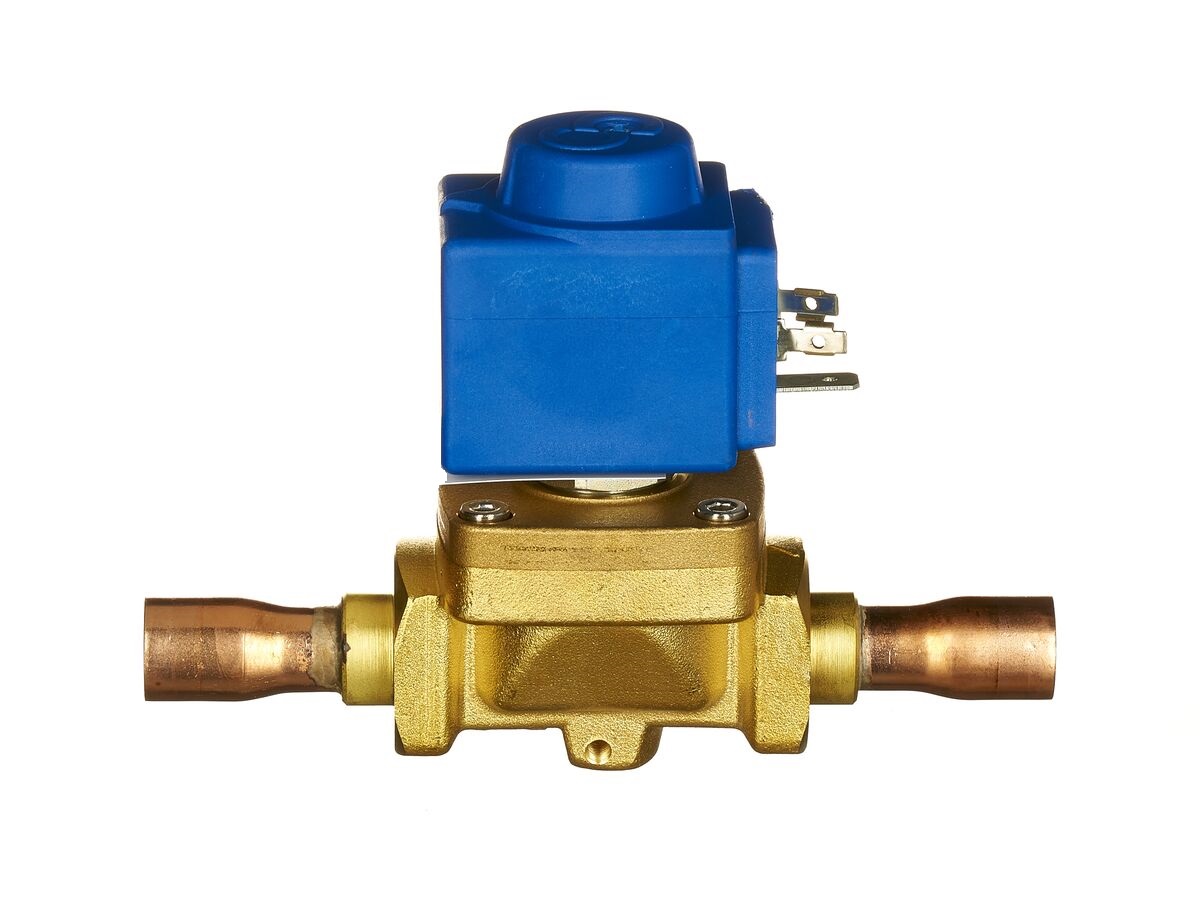

СОЛЕНОИДНЫЙ КЛАПАН С КАТУШКОЙ CASTEL Solenoid Valve 12mm ODS 220-230V, 1078/M12A6
- Артикул: 1078/M12A6
- Бренд: Castel
- Количество штук в упаковке: 17
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +105
- Максимальное рабочее давление MWP Бар: 45
- Тип Катушки: HF2
- Пропускная способность Kv (m3/h): 2,2
- Соединение пайка Ø Дюймы / мм: - / 12
Описание
Соленоидный клапан с мембранным исполнительным механизмом предназначен для попеременного перекрытия потока и рассчитан на пропускную способность, эквивалентную коэффициенту Kv 2,2 м3/ч; максимальное допустимое рабочее давление корпуса составляет 45 бар, рабочий температурный диапазон охватывает значения от −35 °C до +105 °C; соединение под пайку рассчитано на трубопровод диаметром 12 мм; поставляется упаковками по 17 штук.
Конструктивно клапан выполнен с мембранным (диафрагменным) запирающим элементом и электромагнитной катушкой типа HF2, обеспечивающей коммутацию положения запорного органа при подаче электрического питания; катушка расположена на корпусе и отделена от среды мембранным узлом, что обеспечивает электрическое управление без прямого контакта обмотки с рабочей средой.
Технологии и способы монтажа включают пайку соединительного патрубка под стандартную трубную сборку Ø12 мм, мембранный привод применяется для герметичного разделения управляющей части и среды эксплуатационного потока; данные по материалам корпуса и уплотнений в исходной спецификации не указаны.
Устройство предназначено для использования в холодильных и климатических системах — в жидкостных и всасывающих линиях, в магистралях горячего газа, а также в контурах шоковой заморозки, охлаждения жидкости и системах кондиционирования, где требуются заданные рабочие давление и температурный диапазон.
