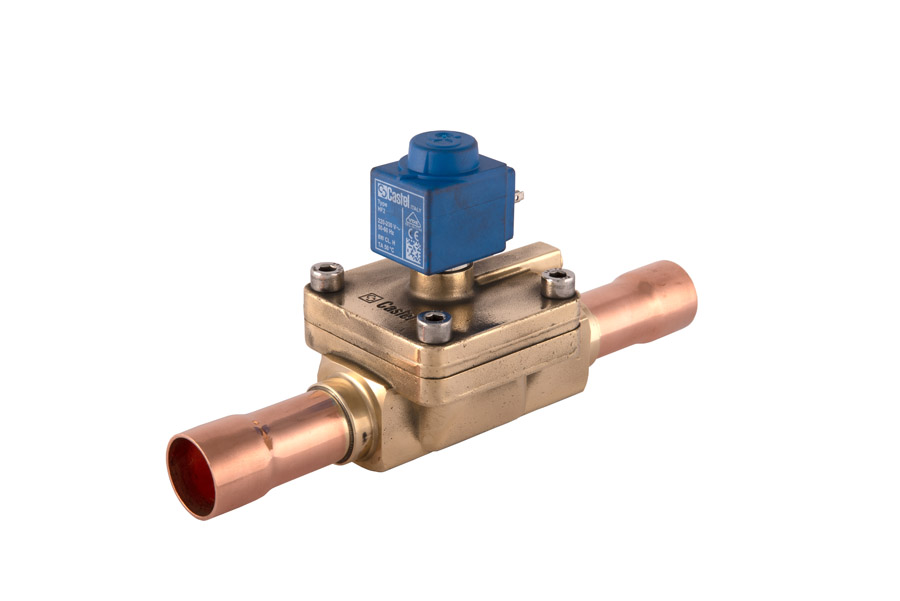

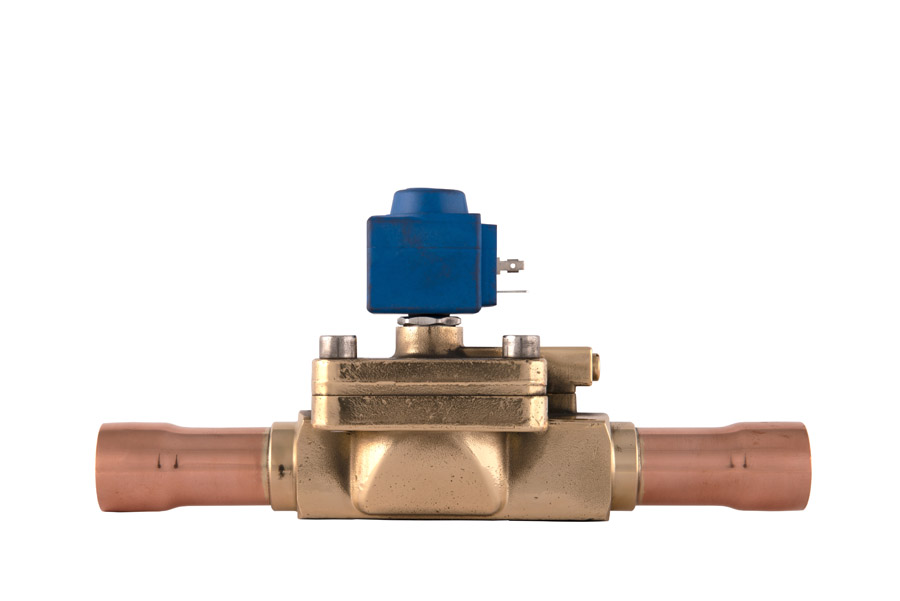

КЛАПАН СОЛЕНОИДНЫЙ С КАТУШКОЙ CASTEL Solenoid Valve 1.1/8"-28mm ODS, Kv=10 м3/час
- Артикул: 1078/9A6
- Бренд: Castel
- Количество штук в упаковке: 1
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +105
- Максимальное рабочее давление MWP Бар: 45
- Тип Катушки: HF2
- Пропускная способность Kv (m3/h): 10
- Соединение пайка Ø Дюймы / мм: 1 1/8" / -
Описание
Технические параметры: пропускная способность клапана соответствует Kv ≈ 10 м³/ч, допустимый рабочий температурный диапазон от −35 °C до +105 °C и максимальное рабочее давление 45 бар; присоединение к трубопроводу выполнено по типу ODS с наружным диаметром 1 1/8".
Конструктивные особенности: электромагнитный вентиль с мембранным исполнительным механизмом, в котором перемещение мембраны обеспечивает герметизацию и перепуск рабочей среды; переключение между пропускным и запорным состоянием осуществляется подачей питания на катушку типа HF2; концовки под пайку предназначены для интеграции в технологические линии с жестким соединением трубопроводов.
Используемые технологии: применение мембранной (диафрагменной) схемы исполнительного узла обеспечивает разделение управляющей и рабочей сред, а конструкция с ODS-пайкой обеспечивает плотное постоянное соединение; электрическое управление реализовано через стандартную электромагнитную катушку HF2, предусмотренную для исполнения в холодильных и технологических контурах.
Условия применения и совместимость: клапан предназначен для монтажа в жидкостных и всасывающих линиях, а также в магистралях горячего газа, применяется в установках холодоснабжения, системах шоковой заморозки, контурах охлаждения жидкостей и системах кондиционирования при обозначенных температурно‑давлении режимах.
