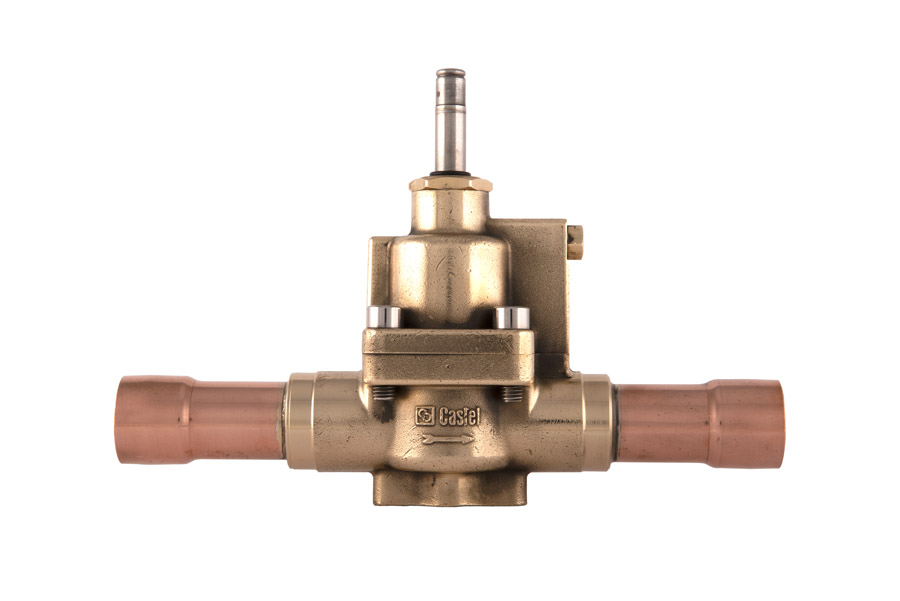

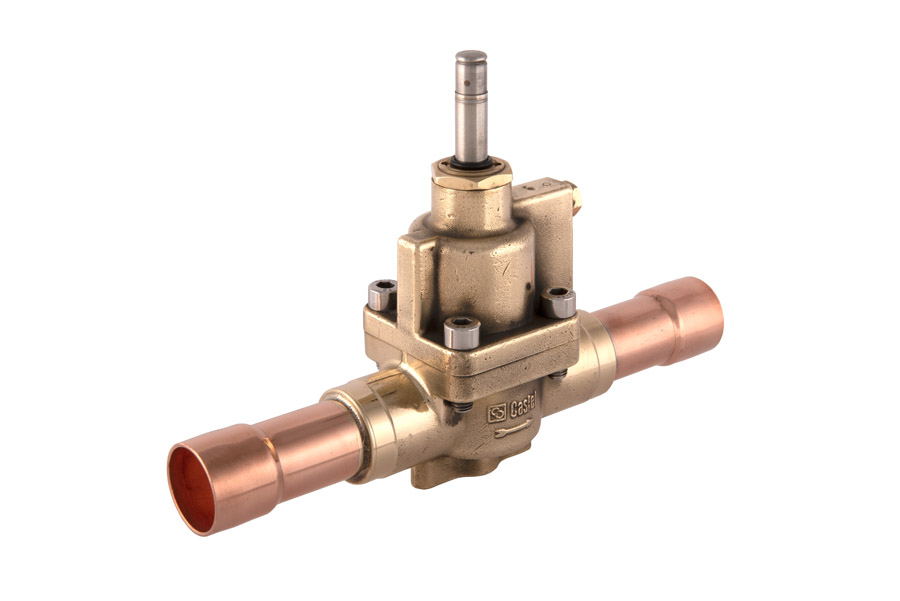

СОЛЕНОИДНЫЙ КЛАПАН БЕЗ КАТУШКИ CASTEL Solenoid Valve 1.5/8" ODS w/o Coil, 1078/13S
- Артикул: 1078/13S
- Бренд: Castel
- Количество штук в упаковке: 1
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +110
- Максимальное рабочее давление MWP Бар: 45
- Тип Катушки: HF2 HF3 HF4 HM2 HM3 HM4 CM2
- Пропускная способность Kv (m3/h): 25
- Соединение пайка Ø Дюймы / мм: 1.5/8” / -
Описание
Соленоидный клапан Castel 1078/13S выполнен с поршневым исполнительным механизмом и рассчитан на пропускную способность Kv 25 м3/h; рабочий температурный диапазон составляет от −35 до +110 °C, максимальное допустимое рабочее давление — 45 бар. Соединение под пайку (ODS) рассчитано на наружный диаметр трубопровода 1 5/8". Поставка осуществляется без катушки управления, при эксплуатации требуется установка совместимой катушки одной из серий HF2, HF3, HF4, HM2, HM3, HM4 или CM2.
Конструктивно клапан предназначен для врезки в трубопроводы с жидкостным и всасывающим ходом, а также для применения в линиях горячего газа; поршневой механизм обеспечивает переключение потока при подаче управляющего магнитного поля от устанавливаемой катушки. Тип соединения ODS предполагает пайку к медным трубам и фиксирует позиционирование в магистрали без применения резьбовых адаптеров.
Применение устройства включает системы холодоснабжения, шоковой заморозки, охлаждения жидкостей и кондиционирования воздуха; при проектировании систем следует учитывать заявленные параметры Kv, температурный диапазон и MWP для точного подбора по производительности и прочности. Совместимость с указанными типами катушек позволяет использовать клапан в электрических схемах управления, соответствующих напряжению и характеристикам выбранной катушки.
