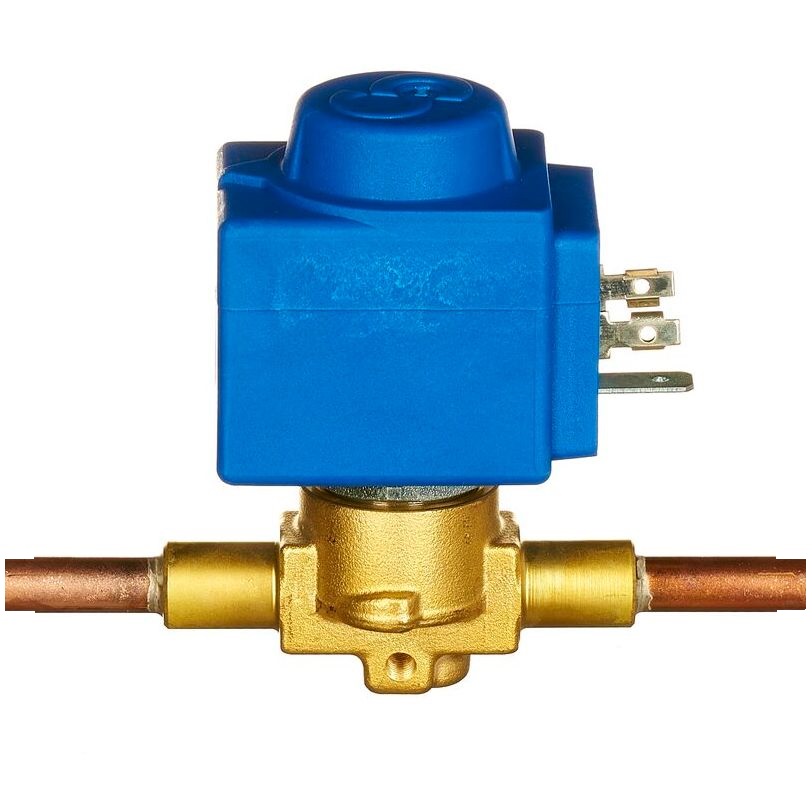

СОЛЕНОИДНЫЙ КЛАПАН С КАТУШКОЙ CASTEL Solenoid Valve 1/2" ODS 220-230V, 1068N/4A6
- Артикул: 1068N/4A6
- Бренд: Castel
- Количество штук в упаковке: 24
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +120
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HF2
- Пропускная способность Kv (m3/h): 0,8
- Соединение пайка Ø Дюймы / мм: 1/2" / -
Описание
Соленоидный клапан с мембранным исполнительным механизмом предназначен для электромагнитного перекрытия потока в трубопроводах с номинальным проходом 1/2" при пропускной способности, соответствующей коэффициенту Kv ≈ 0,8 м3/ч; электромагнитная катушка типа HF2 рассчитана на питание в диапазоне 220–230 В, что определяет электрические требования при подключении.
Конструктивно клапан использует мембранную (диафрагменную) систему запирания, обеспечивающую разделение рабочей среды и магнитной части, что повышает герметичность седла при рабочих давлениях до 50 бар; соединение под пайку допускает стационарную установку в трубопроводных ответвлениях с использованием пайки/пайки-впайки.
В качестве ключевых технологических решений применены электромагнитная катушка HF2 и мембранный исполнительный узел, используемые при регулировании и срочных перекрытиях потоков с учётом заявленной пропускной способности; величина Kv служит базой для гидравлических расчётов и подбора по расходу.
Области применения включают холодильные контуры (жидкостные и всасывающие линии), магистрали горячего газа, системы шоковой заморозки, охлаждения жидкости и инженерные системы кондиционирования; конструкция и температурный диапазон эксплуатации от −40 до +120 °C делают устройство применимым в типичных промышленных холодильных и климатических установках, требующих монтаж под пайку и работы при повышенных давлениях.
