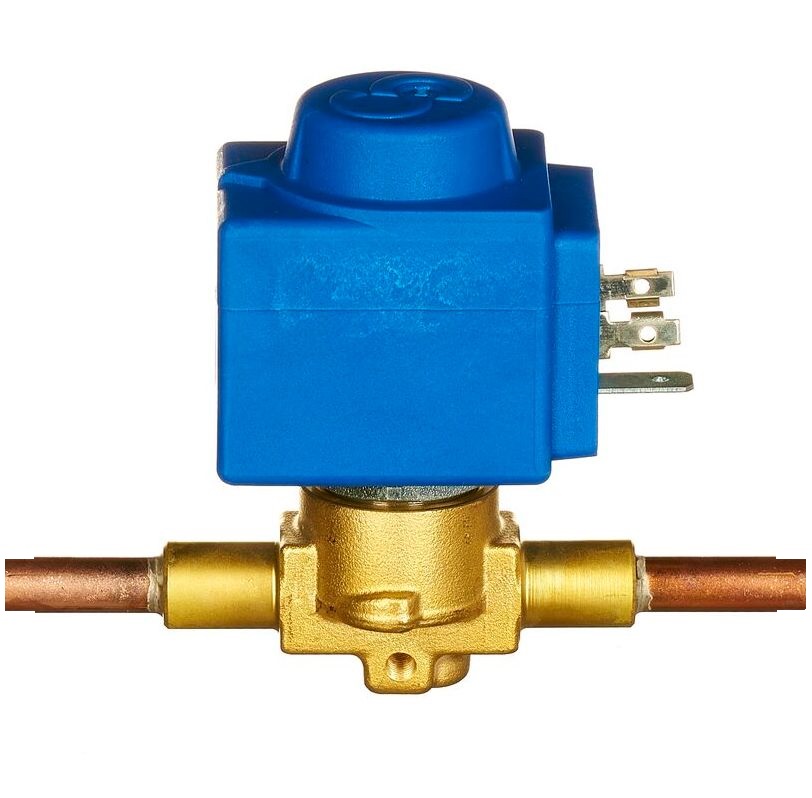

СОЛЕНОИДНЫЙ КЛАПАН С КАТУШКОЙ CASTEL Solenoid Valve 3/8" ODS 220-230V, 1068N/3A6
- Артикул: 1068N/3A6
- Бренд: Castel
- Количество штук в упаковке: 24
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +120
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HF2
- Пропускная способность Kv (m3/h): 0,8
- Соединение пайка Ø Дюймы / мм: 3/8" / -
Описание
Электромагнитный соленоидный клапан с мембранным исполнительным механизмом рассчитан на работу в диапазоне температур от -40 до +120 °C и допускает максимальное рабочее давление до 50 бар; пропускная способность при полном открытии соответствует коэффициенту Kv 0,8 м3/ч, что определяет его возможности по пропуску хладагента в небольших и средних участках трубопроводов. Катушка управления типоразмера HF2 рассчитана на питание 220–230 В переменного тока и обеспечивает переключение мембранного механизма при подаче электрического сигнала. Соединение для пайки выполнено под наружный диаметр 3/8 дюйма (ODS), предназначенное для браздового/пайочного монтажа в холодильные магистрали.
Конструктивно клапан реализует функцию перекрытия потока через гибкую мембрану, что исключает прямое проходное штоковое уплотнение и типично для узлов, эксплуатируемых в средах с переменными фазовыми состояниями хладагента. Электромагнитная катушка монтируется на механизме привода и при подаче питания приводит мембрану в состояние открытия или закрытия; конструкция адаптирована для интеграции в линейные участки трубопроводов методом пайки.
Предназначение включает применение в жидкостных линиях, всасывающих трассах и линиях горячего газа в системах холодоснабжения, шоковой заморозки, жидкостного охлаждения и кондиционирования воздуха; заявленные температурно-давлениевые характеристики и способ подключения соответствуют требованиям промышленных холодильных контуров и магистралей стандартного диаметра 3/8".
Документация
