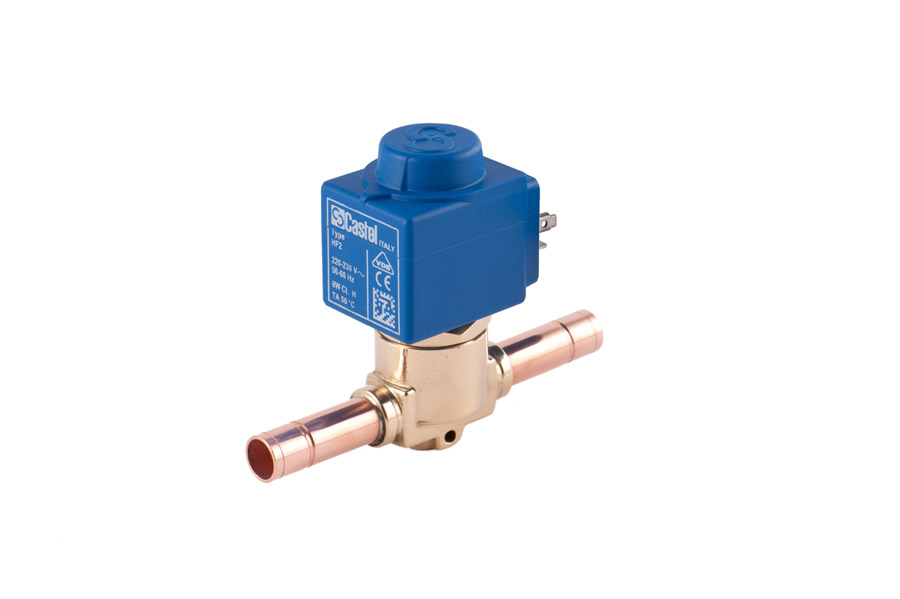

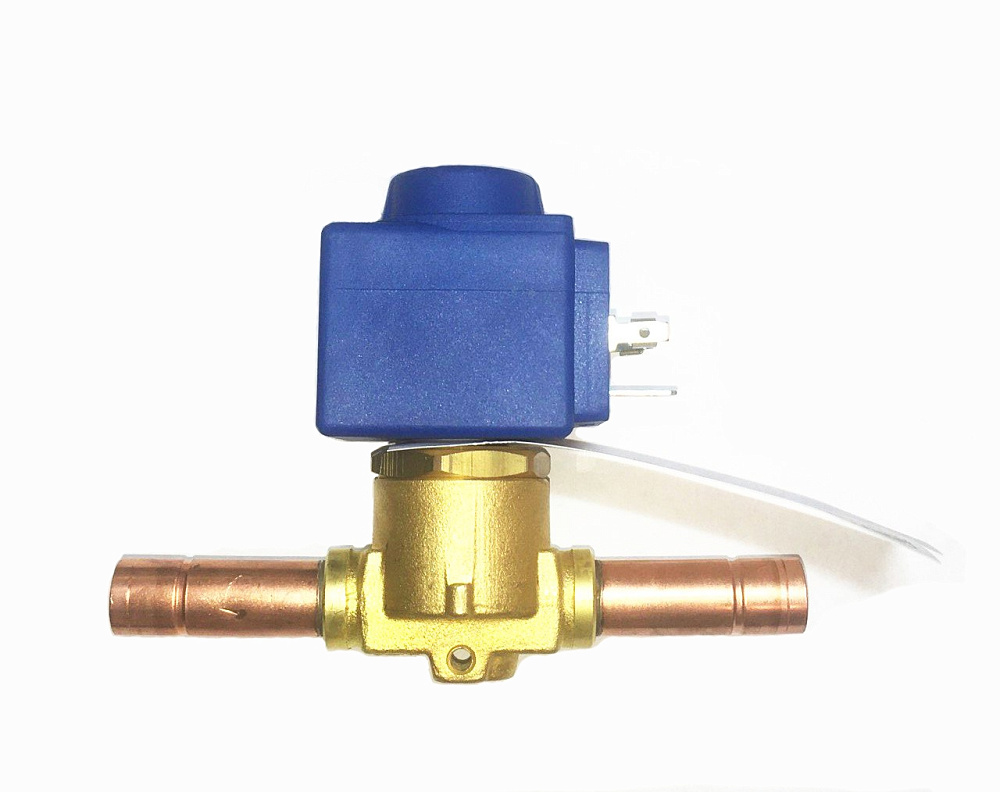

СОЛЕНОИДНЫЙ КЛАПАН С КАТУШКОЙ CASTEL Solenoid Valve 3/8" ODS 220-230V, 1068/3A6
- Артикул: 1068/3A6
- Бренд: Castel
- Количество штук в упаковке: 24
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +105
- Максимальное рабочее давление MWP Бар: 45
- Тип Катушки: HF2
- Пропускная способность Kv (m3/h): 0,8
- Соединение пайка Ø Дюймы / мм: 3/8" / -
Описание
Электромагнитный соленоидный клапан с мембранным исполнительным механизмом рассчитан на подачу переменного напряжения 220–230 В и обеспечивает пропускную способность порядка 0,8 м3/ч (Kv). Рабочий диапазон температур составляет от −35 °C до +105 °C при максимальном рабочем давлении до 45 бар, что определяет допустимые режимы применения в холодильных и климатических контурах.
Конструкция включает мембранный запирающий элемент и катушку типа HF2, при подаче питания на катушку происходит переключение состояния клапана. Соединение выполнено в исполнении ODS диаметром 3/8", предназначенном для выполнения пайки к трубопроводам соответствующего диаметра, что обеспечивает неподвижное герметичное соединение в магистрали.
В технологическом плане применение мембранного механизма обеспечивает разграничение среды и электромагнитной части, а исполнение с ODS-пайкой является стандартным решением для непосредственной установки в трубопроводы без применений резьбовых переходников. Заданная максимальная рассчетная прочность по давлению соответствует требованиям эксплуатации в высоконапорных участках систем.
Клапан предназначен для встраивания в жидкостные, всасывающие и линии горячего газа холодильных установок, систем шоковой заморозки, контуров охлаждения жидкости и систем кондиционирования при соблюдении указанных температурно‑давления рабочих пределов.
