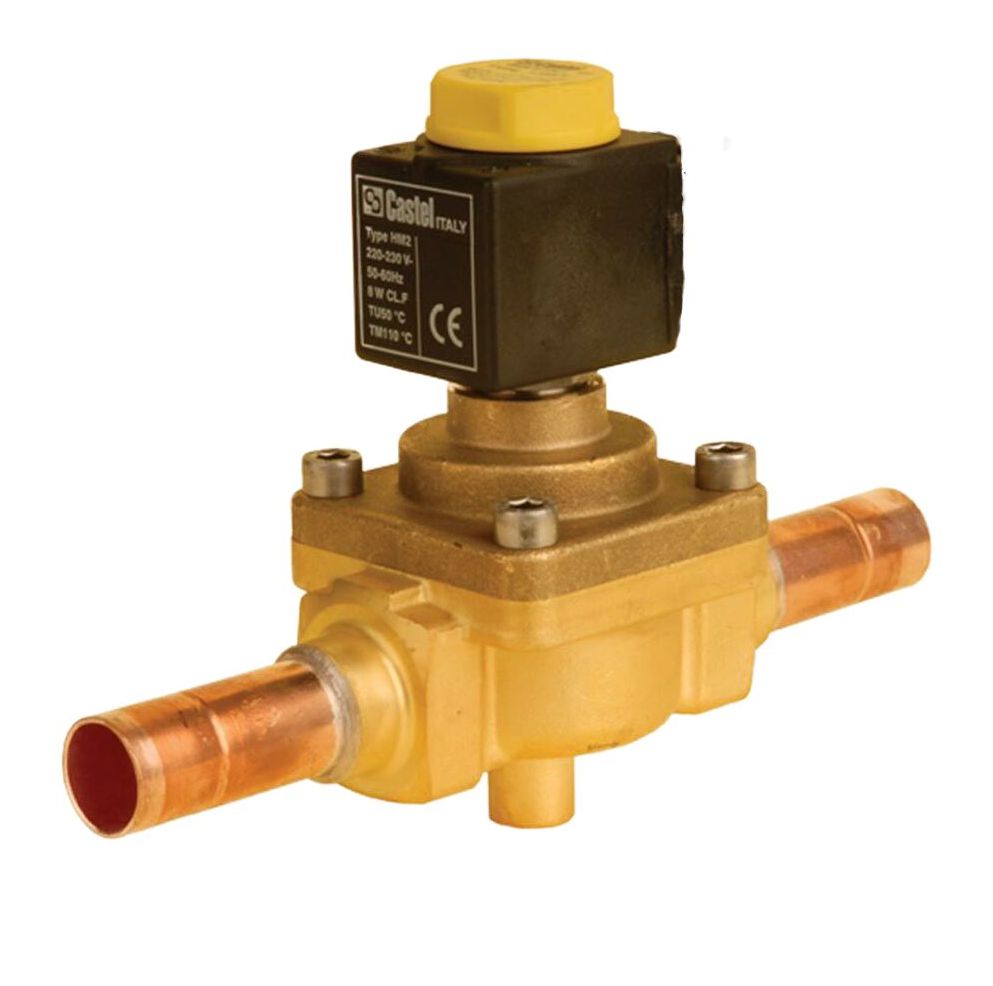

СОЛЕНОИДНЫЙ КЛАПАН С КАТУШКОЙ CASTEL Solenoid Valve 1/2" ODS 220-230V, 1059N/9A6
- Артикул: 1059N/9A6
- Бренд: Castel
- Количество штук в упаковке: 14
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HF2
- Пропускная способность Kv (m3/h): 5,7
- Соединение пайка Ø Дюймы / мм: 1 1/8" / -
Описание
Электромагнитный соленоидный клапан Castel 1059N/9A6 выполнен с поршневым исполнительным механизмом и рассчитан на управление потоком хладагента в трубопроводах: номинальная пропускная способность соответствует коэффициенту Kv 5,7 м3/ч, максимальное рабочее давление — 50 бар, рабочий температурный диапазон от −40 до +130 °C. Управление положением затвора осуществляется подачей электропитания на катушку типа HF2, рассчитанную на напряжение 220–230 В переменного тока; при подаче питания клапан переходит в открытое/закрытое состояние согласно рабочей схеме соленоида.
Конструкция включает поршневой запорный элемент, совмещённый с электромагнитной катушкой HF2, что обеспечивает прямое исполнительное действие без дополнительных приводных узлов. Для подключения к трубопроводу предусмотрено пайковое ODS-соединение с гильзой диаметром 1 1/8", совместимое с типовыми посадочными размерами в системах холодоснабжения; исполнение рассчитано на монтаж в жидкостных линиях, всасывающих линиях и магистралях горячего газа.
Применение клапана ориентировано на промышленные и коммерческие холодильные цепи, шоковую заморозку, системы охлаждения жидкости и кондиционирования, где требуется автоматическое включение/отключение потока при эксплуатационных температурах и давлениях, указанных в технических параметрах; характеристика Kv используется при расчёте пропускной способности и подбора клапана по расходу хладагента в конкретной системе.
