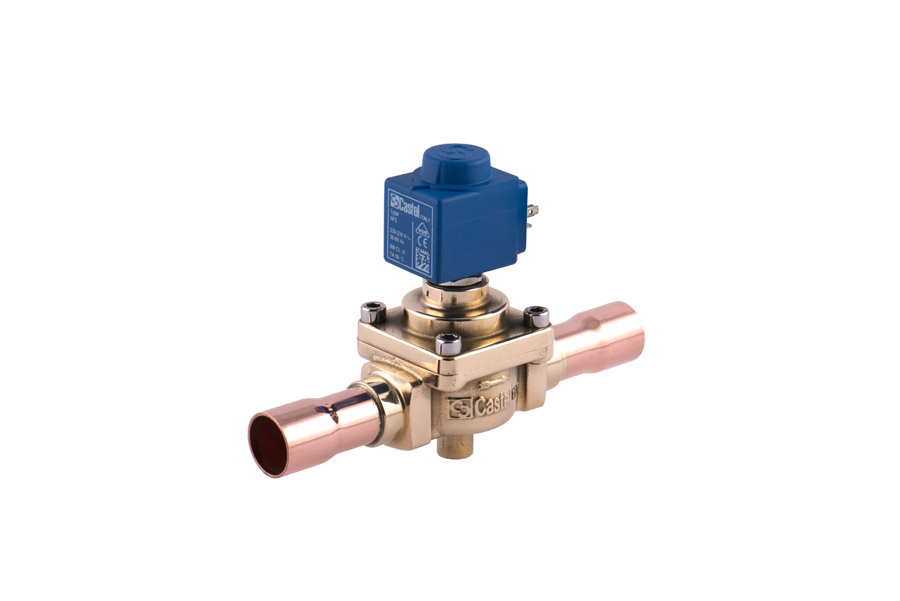

СОЛЕНОИДНЫЙ КЛАПАН С КАТУШКОЙ CASTEL Solenoid Valve 1.1/8" ODS 220-230V, 1059/9A6
- Артикул: 1059/9A6
- Бренд: Castel
- Количество штук в упаковке: 14
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +110
- Максимальное рабочее давление MWP Бар: 45
- Тип Катушки: HF2
- Пропускная способность Kv (m3/h): 5,7
- Соединение пайка Ø Дюймы / мм: 1 1/8" / -
Описание
Электромагнитный соленоидный клапан с поршневым исполнительным механизмом обеспечивает пропускную способность порядка 5,7 м³/ч и рассчитан на номинальное рабочее давление до 45 бар; рабочий температурный диапазон от −35 °C до +110 °C и электрическое питание катушки 220–230 В формируют параметры эксплуатации в составе технологических трубопроводов.
Конструкция предусматривает поршневой (плунжерный) механизм управления потоком и монолитное крепление катушки к корпусу клапана; соединение с магистралью выполнено в варианте пайки (ODS) диаметром 1 1/8", что обеспечивает прямую вварку/пайку в линию без дополнительных фитингов.
Привод реализован посредством электромагнитной катушки типа HF2, обеспечивающей электропереключение положения поршня; рабочая схема опирается на механическое перемещение седла поршня для перекрытия/открытия потока, а конструктивные решения ориентированы на совместимость с типовыми методами монтажа пайкой.
Клапан предназначен для установки в жидкостные и всасывающие линии, а также в трубопроводы горячего газа в системах холодоснабжения, шоковой заморозки, охлаждения жидкости и кондиционирования; совместим с трубопроводами, использующими ODS-пайку диаметра 1 1/8", и с электрической сетью 220–230 В, применим там, где предъявляются требования по рабочему давлению и температурному режиму, указанным выше.
