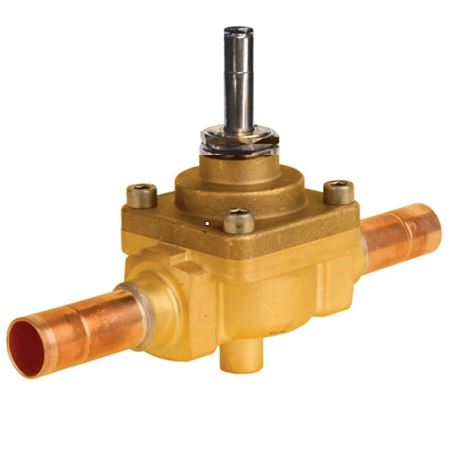

СОЛЕНОИДНЫЙ КЛАПАН НОРМАЛЬНО-ЗАКРЫТЫЙ, БЕЗ КАТУШКИ, ПОД ПАЙКУ ODS, 1058N/7S
- Артикул: 1058N/7S
- Бренд: Castel
- Количество штук в упаковке: 14
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HF2 HF3 HF4 HM2 HM3 HM4 CM2
- Пропускная способность Kv (m3/h): 5,7
- Соединение пайка Ø Дюймы / мм: 7/8" / -
Описание
Соленоидный клапан нормального закрытого состояния модели 1058N/7S предназначен для управления потоками в холодильных и кондиционирующих контурах; исполнительный механизм поршневого типа обеспечивает герметичное перекрытие потока при отсутствии питания. Пропускная способность клапана эквивалентна Kv ≈ 5,7 м3/ч, максимально допустимое рабочее давление — до 50 бар, рабочий температурный диапазон материала и уплотнений рассчитан на эксплуатацию от −40 до +130 °C.
Конструкция рассчитана на монтаж без предустановленной катушки — электроуправление осуществляется посредством навинчиваемой катушки стандартного исполнения; задекларированы варианты совместимых катушек HF2, HF3, HF4, HM2, HM3, HM4 и CM2. Соединительная часть выполнена для пайки (тип ODS) с наружным диаметром под присоединение 7/8", что обеспечивает прямую интеграцию в медные трубопроводы и минимизацию дополнительных фитингов.
Соединение под пайку и конструкция корпуса адаптированы под технологию ODS, позволяющую получать долговечные капиллярные швы без применения дополнительных переходных элементов; материалы корпуса и уплотнений рассчитаны на термостойкость и механическое давление, совместимые с указанными рабочими параметрами (информация о конкретных сплавах и уплотнителях определяется по спецификации производителя Castel). Производитель: Castel.
Применение включает жидкостные и всасывающие линии, линии горячего газа и сопутствующие цепи в системах холодоснабжения, шоковой заморозки, промышленного охлаждения и кондиционирования; упаковка содержит 14 шт., что учитывается при комплектовании узлов и запасных частей для промышленных и складских инсталляций.
