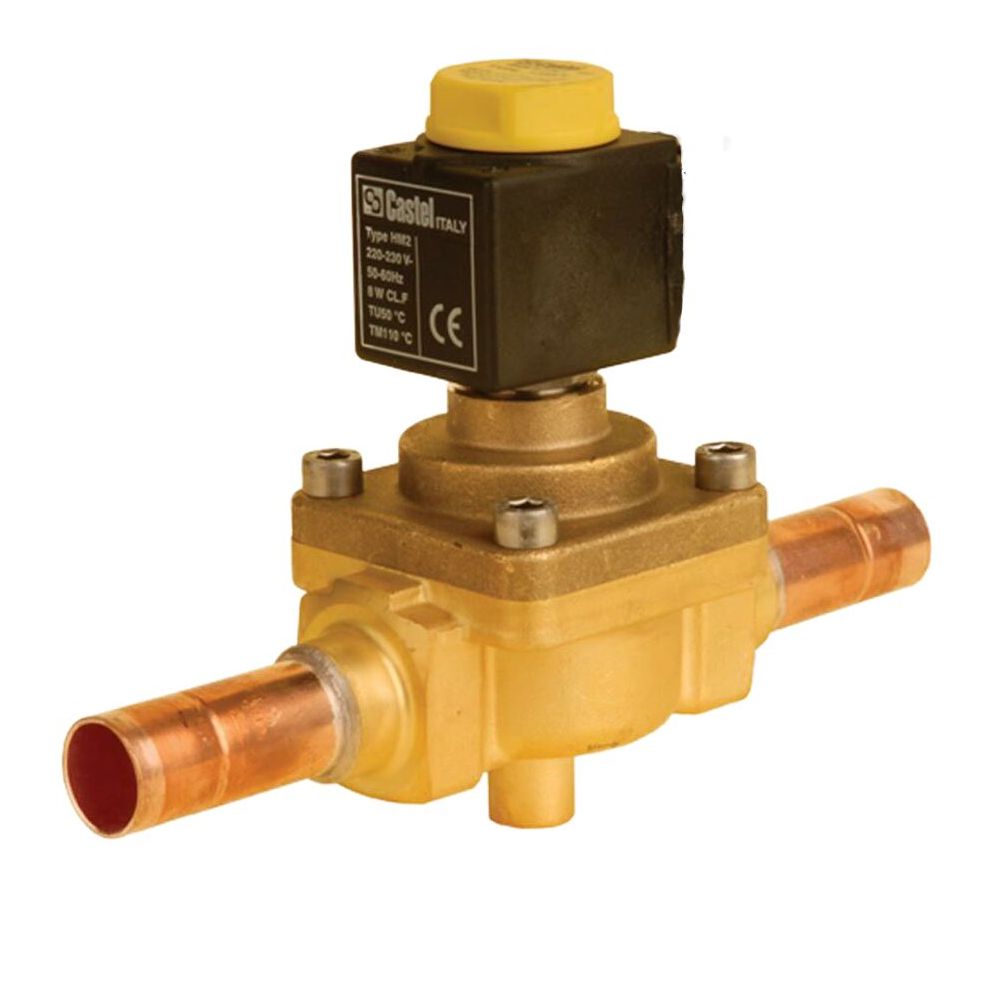

СОЛЕНОИДНЫЙ КЛАПАН С КАТУШКОЙ CASTEL Solenoid Valve 1/2" ODS 220-230V, 1058N/7A6
- Артикул: 1058N/7A6
- Бренд: Castel
- Количество штук в упаковке: 14
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HF2
- Пропускная способность Kv (m3/h): 5,7
- Соединение пайка Ø Дюймы / мм: 7/8" / 22
Описание
Соленоидный клапан Castel с поршневым исполнительным механизмом предназначен для электрического управления потоком в холодильных контурах; электромагнитная катушка типа HF2 рассчитана на питание в диапазоне 220–230 В и обеспечивает срабатывание поршня. Пропускная способность клапана порядка 5,7 м3/ч используется при гидравлическом расчёте системы, рабочий температурный диапазон составляет примерно от −40 до +130 °C, а расчётное рабочее давление достигает 50 бар. Подпайное соединение Ø22 мм (7/8") обеспечивает прямую интеграцию в трубопроводы из меди и аналогичные магистрали.
Поршневой принцип действия обеспечивает жёсткое перекрытие протока и пригодность к циклическому режиму работы, а конструкция катушки HF2 выполнена для установки на корпус клапана и коммутации при подаче питания. Корпус рассчитан на подпайку к трубопроводу (ODS/паянное соединение), что минимизирует габаритную длину встроенного участка и уменьшает места потенциальных утечек; расположение исполнительного механизма обеспечивает монтаж в линиях жидкой фазы, всасывающих магистралях и линиях горячего газа.
Клапан применяется в системах холодоснабжения, шоковой заморозки, контурах охлаждения жидкости и оборудовании кондиционирования, где требуется соответствие указанным температурно-давленческим параметрам и подпайное соединение Ø22 мм; при подборе и монтаже необходимо учитывать заявленную пропускную способность и допустимое рабочее давление для обеспечения совместимости с существующей гидравлической схемой и режимами работы.
