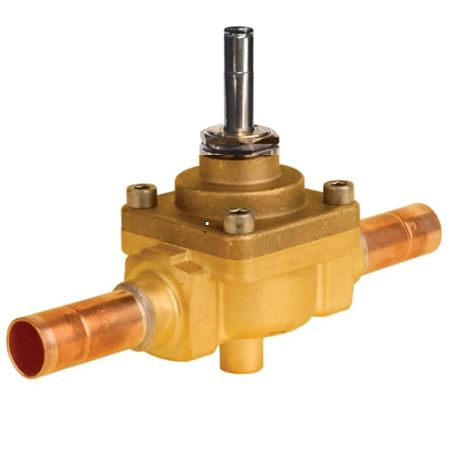

СОЛЕНОИДНЫЙ КЛАПАН НОРМАЛЬНО-ЗАКРЫТЫЙ, БЕЗ КАТУШКИ, ПОД ПАЙКУ ODS, 1058N/5S
- Артикул: 1058N/5S
- Бренд: Castel
- Количество штук в упаковке: 14
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HF2 HF3 HF4 HM2 HM3 HM4 CM2
- Пропускная способность Kv (m3/h): 3,8
- Соединение пайка Ø Дюймы / мм: 5/8" / 16
Описание
Соленоидный клапан нормального закрытого положения с поршневым исполнительным механизмом рассчитан на пропускную способность порядка 3,8 м3/ч и рабочее давление до 50 бар; рабочий температурный диапазон от −40 до +130 °C. Соединение для врезки в трубопровод выполнено под пайку Ø 5/8" (16 мм). Клапан поставляется без катушки и рассчитан на подключение совместимых типов катушек HF2, HF3, HF4, HM2, HM3, HM4 и CM2.
Конструкция предусматривает поршневой затвор с возвратом в нормально-закрытое положение (работа с внешней катушкой), исполнение под пайку обеспечивает стационарное соединение в жидкостных, всасывающих и горячегазовых линиях. Исполнительный механизм и посадочные поверхности рассчитаны на интеграцию с типовыми монтажными схемами холодильного оборудования и обеспечивают переключение потока при подаче питания на катушку.
Технология соединения ODS (под пайку) применяется для создания герметичного места встраивания в медные трубопроводы; температурная и давленческая характеристики указывают на использование материалов и уплотнений, выдерживающих заданный диапазон операций и нагрузок при рабочей температуре и давлении.
Применяется в системах холодоснабжения и кондиционирования, включая линии жидкостного и всасывающего тракта, а также для линий горячего газа и технологических схем шоковой заморозки или охлаждения жидкости; габаритное присоединение 5/8" обеспечивает совместимость с соответствующими трубными элементами в промышленных холодильных установках.
