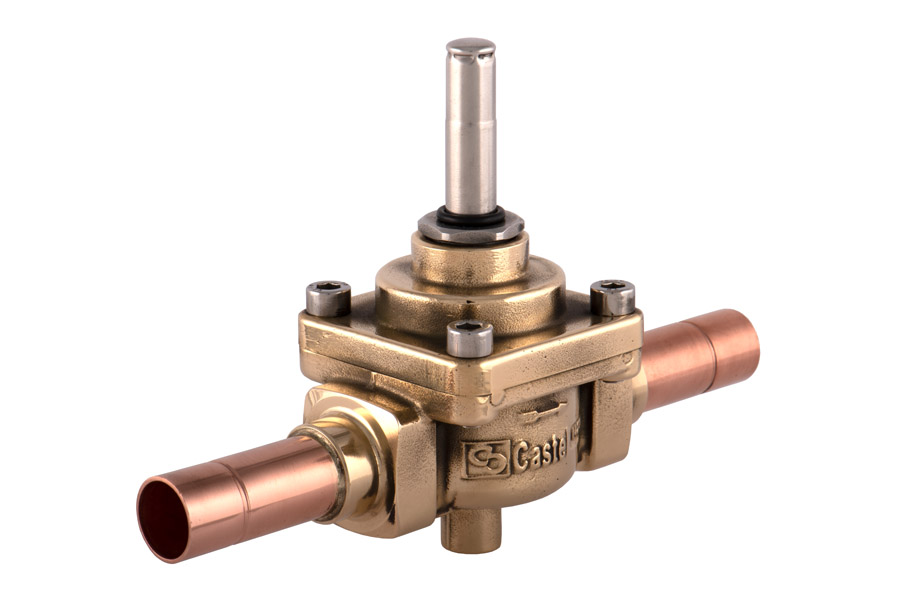

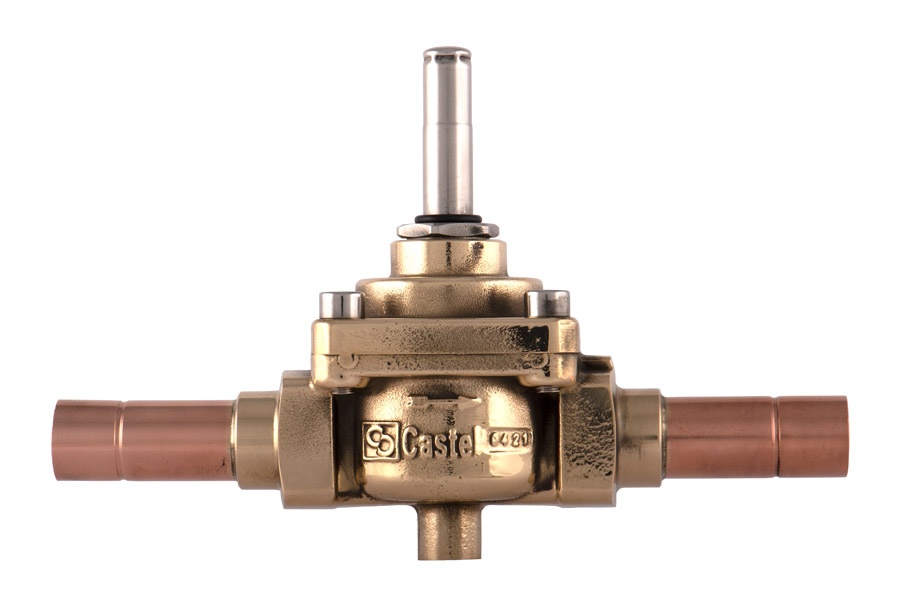

СОЛЕНОИДНЫЙ КЛАПАН БЕЗ КАТУШКИ CASTEL Solenoid Valve 7/8"-22mm ODS w/o Coil, 1058/7S
- Артикул: 1058/7S
- Бренд: Castel
- Количество штук в упаковке: 14
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +110
- Максимальное рабочее давление MWP Бар: 45
- Тип Катушки: HF2 HF3 HF4 HM2 HM3 HM4 CM2
- Пропускная способность Kv (m3/h): 5,7
- Соединение пайка Ø Дюймы / мм: 7/8” / 22
Описание
Соленоидный клапан CASTEL 1058/7S представляет собой электромагнитный запорный элемент с поршневым исполнительным механизмом, предназначенный для встраивания в пайные участки трубопроводов диаметром 7/8" (22 мм). Характерная пропускная способность клапана соответствует значению Kv около 5,7 м3/ч, рабочий температурный диапазон рассчитан примерно от −35 до +110 °C, а максимально допустимое рабочее давление достигает 45 бар.
Конструкция реализует линейное перемещение поршня под действием электромагнитного возбуждения; катушка в комплект поставки не входит и устанавливается отдельно в зависимости от требований к электрическим характеристикам. Соединение рассчитано на пайку, что обеспечивает постоянный и герметичный монтаж в холодопроизводительных контурах. Механическое исполнение рассчитано на монтаж в жидкостных и всасывающих линиях, а также в участках горячего газа.
Технологически реализованы модульность электромагнитной части и стандартный разъём для установки сменной катушки; совместимость предусмотрена с сериями катушек HF2, HF3, HF4, HM2, HM3, HM4 и CM2, что позволяет подбирать катушку по требуемому напряжению и режиму работы. Применение пайки как метода соединения обеспечивает минимальную вероятность утечек в зоне присоединения тела клапана к трубопроводу.
Клапан применяется в холодильных и климатических системах: холодоснабжение, шоковая заморозка, контуры охлаждения жидкости, а также системы кондиционирования и участки горячего газа и всасывания. Поставка осуществляется по партийным упаковкам; в коробке — 14 единиц изделия, что учитывается при планировании монтажных работ и логистики.
