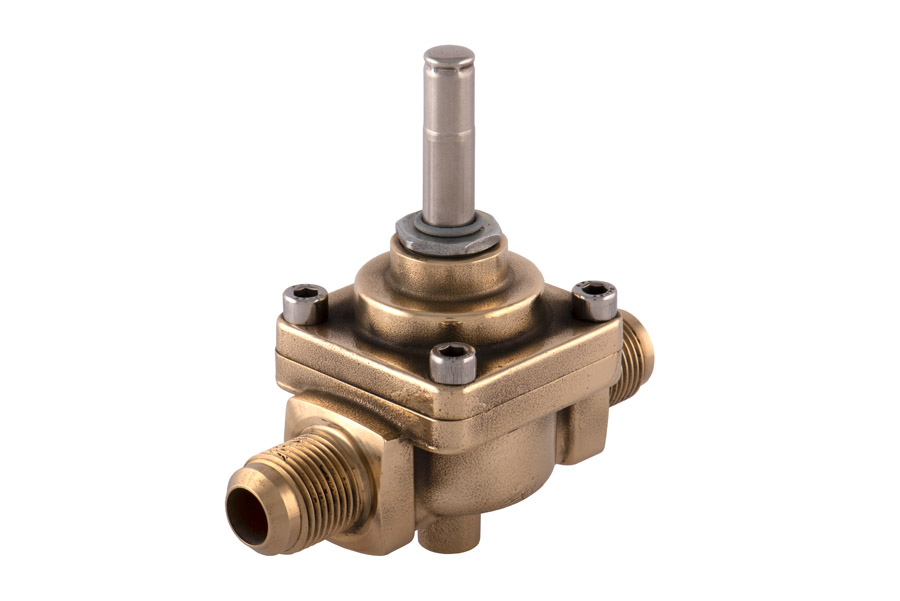

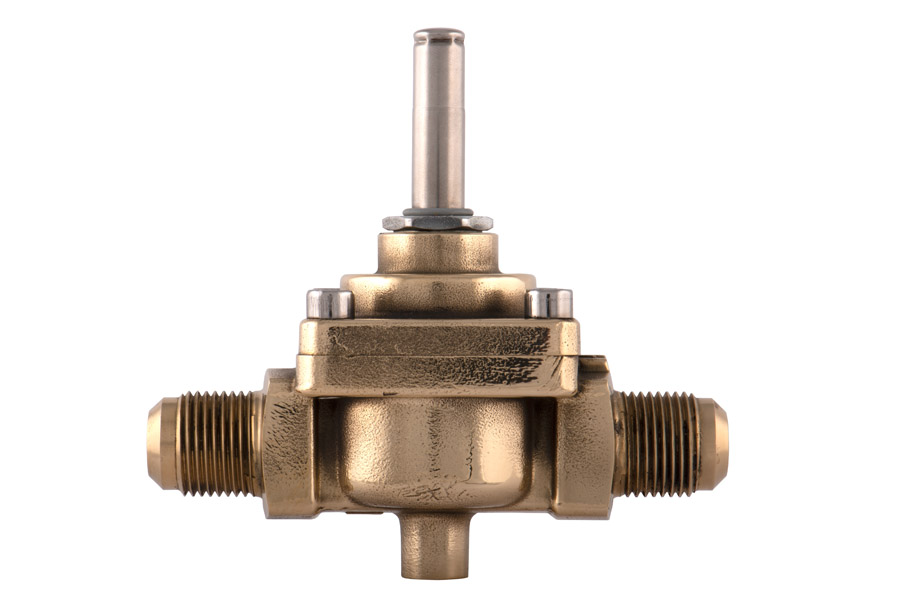

СОЛЕНОИДНЫЙ КЛАПАН БЕЗ КАТУШКИ CASTEL Solenoid Valve 3/4" Flare w/o Coil, 1050/6S
- Артикул: 1050/6S
- Бренд: Castel
- Количество штук в упаковке: 14
- Подсоединение 1 Резьба ВХОД дюйм: 3/4" SAE
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +110
- Максимальное рабочее давление MWP Бар: 45
- Подсоединение 2 Резьба ВЫХОД дюйм: 3/4" SAE
- Тип Катушки: HF2 HF3 HF4 HM2 HM3 HM4 CM2
- Пропускная способность Kv (m3/h): 4,8
Описание
Соленоидный клапан CASTEL 1050/6S представляет собой устройство с поршневым исполнительным механизмом для электромагнитного управления потоком; в комплект не входит катушка, допускается установка катушек типов HF2, HF3, HF4, HM2, HM3, HM4 и CM2. Номинальная пропускная способность Kv составляет 4,8 м3/ч, что служит параметром при гидравлическом расчёте системы. Рабочий температурный диапазон составляет примерно от −35 °C до +110 °C, максимальное рабочее давление — 45 бар. Подсоединения по обоим патрубкам выполнены под резьбовое flare‑соединение SAE 3/4".
Конструктивно клапан выполнен как линейный запорный элемент с поршневым подвижным элементом, приводимым в движение электромагнитной катушкой; переключение состояния происходит при подаче питания на установленную катушку. Конфигурация входного и выходного соединений обеспечивает монтаж в трубопроводы со стандартными flare‑фитингами SAE 3/4", подходящими для обжатых или опрессованных трубных трасс.
Применение изделия характерно для систем холодоснабжения и кондиционирования: монтаж в жидкостных и всасывающих линиях, а также в трубопроводах горячего газа, включая режимы шоковой заморозки и жидкостного охлаждения. При выборе и подключении следует учитывать заявленные пределы температуры и давления, а также пропускную способность для обеспечения требуемого расхода и допустимых потерь давления в конкретной установке.
