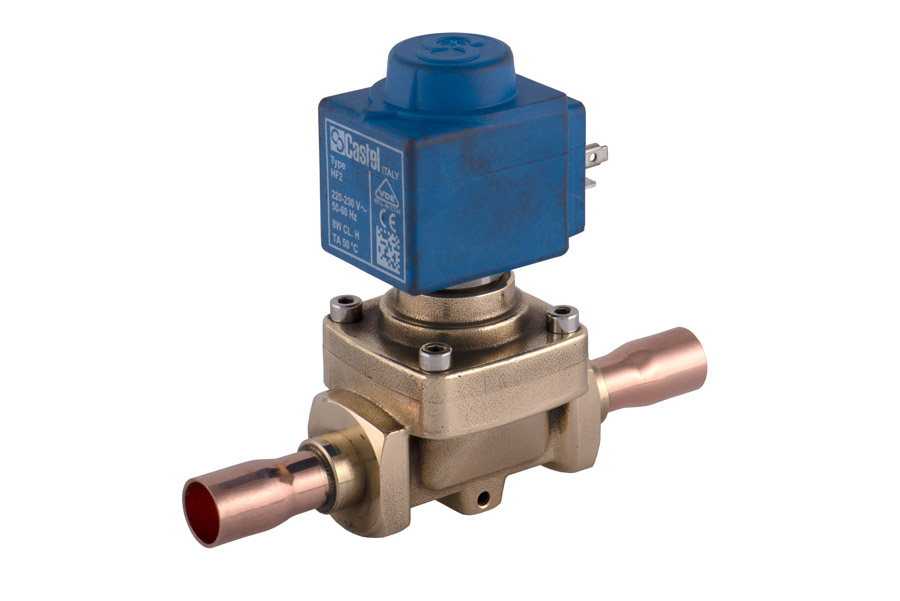

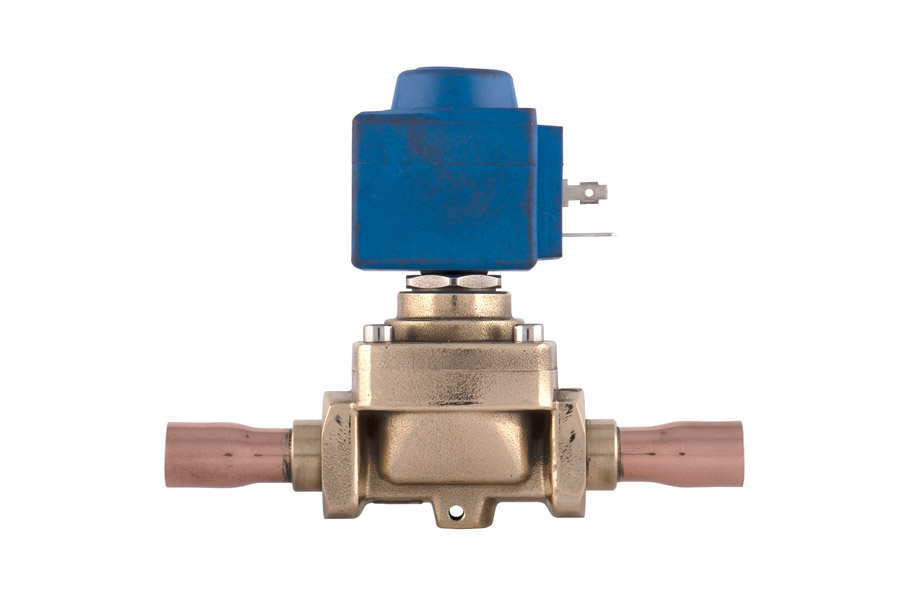

СОЛЕНОИДНЫЙ КЛАПАН С КАТУШКОЙ Solenoid Valve 7/8"-22mm ODS 220-230V, 1049/7A6
- Артикул: 1049/7A6
- Бренд: Castel
- Количество штук в упаковке: 14
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +110
- Максимальное рабочее давление MWP Бар: 45
- Тип Катушки: HF2
- Пропускная способность Kv (m3/h): 3,0
- Соединение пайка Ø Дюймы / мм: 7/8” / 22
Описание
Соленоидный клапан с поршневым исполнительным механизмом предназначен для электромагнитного перекрытия потоков в холодильных магистралях; номинальная пропускная способность заявлена как Kv ≈ 3,0 м3/ч, рабочий температурный диапазон от −35 до +110 °C и максимальное рабочее давление до 45 бар определяют область его применения в системах с повышенными давлением и температурными нагрузками.
Конструкция предусматривает монтаж электрической катушки типа HF2, размещённой на корпусе клапана и обеспечивающей управление положением поршня при подаче питания 220–230 В; для присоединения к трубопроводу предусмотрено пайковое соединение с наружным диаметром 22 мм (7/8"), что рассчитано на технологию бронзового/медного опаяния и скрытое подпайку в ремонтных и монтажных работах.
Используемая технология исполнения включает поршневой затворный элемент и электромагнитную катушку стандартизированного типа HF2, рассчитанную на длительную цикличную работу в заданном температурном диапазоне; пайковое соединение обеспечивает надежный герметичный стык магистрали при соблюдении правил пайки для хладоагентов.
Клапан применим в жидкостных и всасывающих линиях холодильных циклов, в линиях горячего газа и системах технологического охлаждения, включая шоковую заморозку и промышленные кондиционирующие установки; конструкция и рабочие параметры делают его совместимым с типичными инженерными схемами предприятий торговли, логистики и пищевой промышленности, где требуются поршневые запорные элементы с пайковым соединением.
