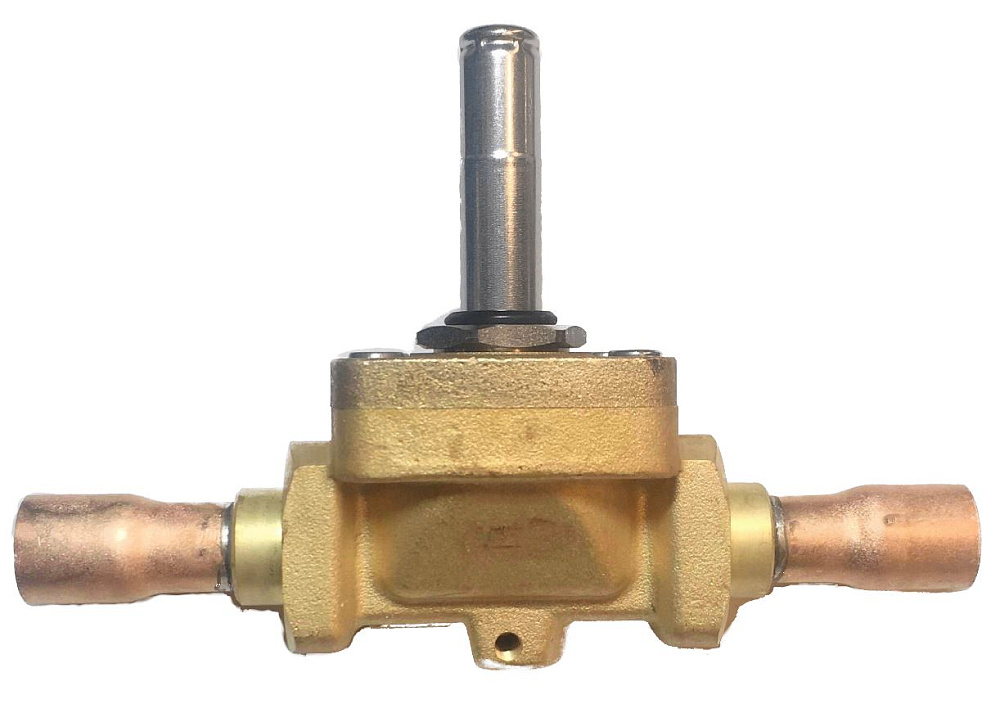

СОЛЕНОИДНЫЙ КЛАПАН НОРМАЛЬНО-ЗАКРЫТЫЙ, БЕЗ КАТУШКИ, ПОД ПАЙКУ ODS, 1048N/4S

Описание

Соленоидный клапан нормально‑закрытого типа с поршневым исполнительным механизмом предназначен для перекрытия потоков в трубопроводах холодильных контуров; коэффициент пропускной способности составляет примерно 2,4 м³/ч, что определяет его пропускную способность при заданных перепадах давления. Максимальное рабочее давление клапана — 50 бар, рабочий температурный диапазон от −40 °C до +130 °C; корпус снабжён соединением под пайку ODS рассчитанным на условный диаметр 1/2". Клапан поставляется без электромагнитной катушки и рассчитан на установку внешних катушек совместимых типов HF2, HF3, HF4, HM2, HM3, HM4 и CM2.

Поршневой механизм обеспечивает осевое перемещение затвора и немедленное закрытие при отсутствии питания, что характерно для нормально‑закрытого исполнения. Конструкция включает исполнение под пайку ODS для надёжного присоединения к медным трассам, а посадочное место для катушки выполнено так, чтобы обеспечить монтаж и замену катушки без изменения основной части корпуса. Конструктивные решения ориентированы на работу в жидкостных и всасывающих линиях, а также в линиях горячего газа.

Клапан применяется в системах холодоснабжения, в установках шоковой заморозки, в системах охлаждения технологических жидкостей и в системах кондиционирования воздуха, где требуются герметичное отключение потока при отсутствии питания и способность выдерживать повышенные давления и широкий температурный диапазон. Совместимость с перечисленными типами катушек обеспечивает возможность адаптации к различным исполнениям управляющих катушек, приобретаемых отдельно.
