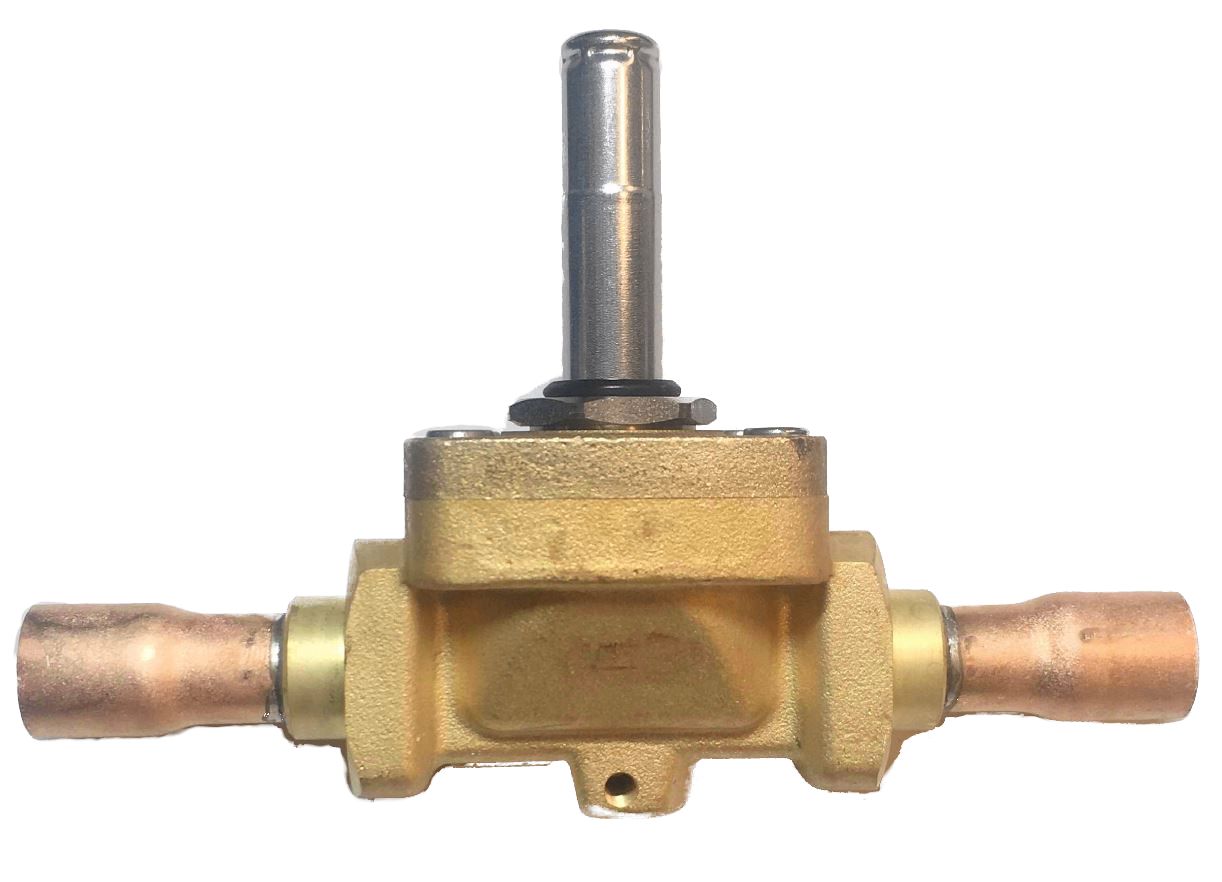

СОЛЕНОИДНЫЙ КЛАПАН БЕЗ КАТУШКИ CASTEL CO2 Solenoid Valve-PS 60 bar 5/8"-16mmODS, 1048EL/5S

Описание

Соленоидный клапан предназначен для коммутации потоков в системах холодоснабжения с применением двуокиси углерода и других высоконапорных хладагентов; исполнительный элемент — поршневой механизм, обеспечивающий попеременное перекрытие и пропуск потока при электроприводе. Пропускная способность характеризуется коэффициентом Kv около 3,0 м3/ч, что определяет рабочий диапазон расхода для типовых линий жидкого и всасывающего хладагента. Конструкция рассчитана на эксплуатацию при высоком давлении до 60 бар и в широком температурном диапазоне от −40 до +130 °C, что соответствует требованиям к системам с интенсивными температурно‑давлением нагрузками. Подсоединение выполнено под стандартную пайку с наружным диаметром 5/8" (16 мм), предусмотренное для прямой врезки в медные трубопроводы.

Конструктивно клапан выполнен в компоновке «встройки в линию» с поршневым затвором, обеспечивающим быстрый и плотный переход между состояниями «открыто/закрыто». Интерфейс для электромагнитной катушки соответствует типу HF3 (HM3), при этом катушка в комплект не входит и устанавливается отдельно, что обеспечивает совместимость с типовыми соленоидными узлами Castel. Отсутствие встроенной катушки уменьшает габариты рабочей части и упрощает замену управляющего элемента без демонтажа корпуса клапана.

Конструкция и допуски материалов рассчитаны на длительную работу при цикличных нагрузках и воздействии CO2: уплотнения и внутренняя обработка направлены на обеспечение герметичности и стабильности посадки поршня в указанных температурно‑давлениях. Пайка в качестве метода присоединения предполагает использование стандартных технологических процедур HVAC‑инсталляции и обеспечивает надежный теплофизический контакт трубопровода и корпуса клапана.

Применение клапана целесообразно в линиях жидкого хладагента, всасывающих участках и в магистралях горячего газа в системах коммерческого и промышленного охлаждения, включая холодильные камеры, установки шоковой заморозки и технологические циклы пищевой промышленности. Для ввода в эксплуатацию требуется монтаж методом пайки в трубопровод и установка совместимой катушки HF3/HM3, соответствующей электрическим характеристикам системы управления.
