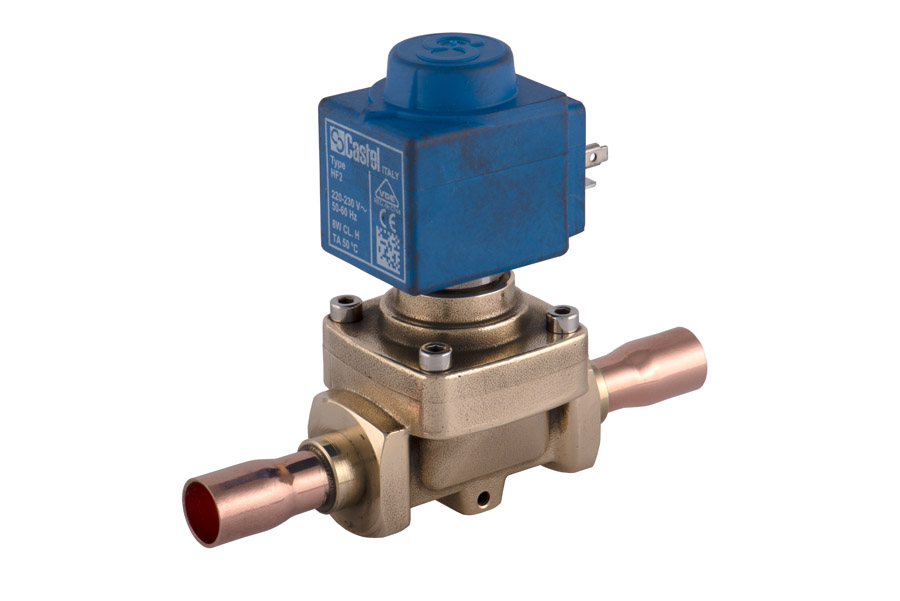

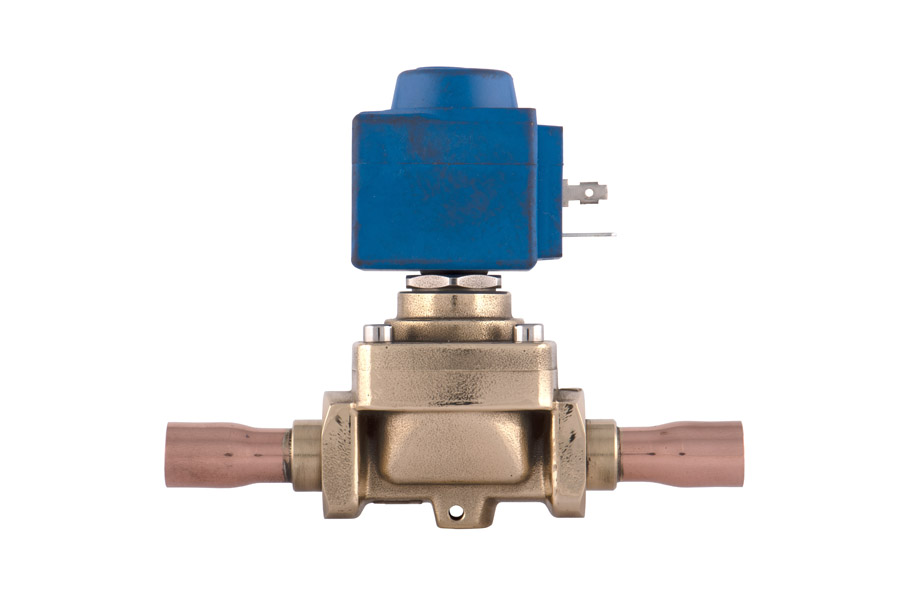

СОЛЕНОИДНЫЙ КЛАПАН С КАТУШКОЙ Solenoid Valve 12mm ODS 220-230V, 1048/M12A6
- Артикул: 1048/M12A6
- Бренд: Castel
- Количество штук в упаковке: 14
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +110
- Максимальное рабочее давление MWP Бар: 45
- Тип Катушки: HF2
- Пропускная способность Kv (m3/h): 2,4
- Соединение пайка Ø Дюймы / мм: - / 12
Описание
Модель 1048/M12A6 производства Castel представляет собой электромагнитный соленоидный клапан с рабочим напряжением 220–230 В и типовой катушкой HF2; расчетная пропускная способность клапана соответствует коэффициенту Kv 2,4 м3/ч, рабочий температурный диапазон простирается от −35 до +110 °C, а максимальное допустимое рабочее давление достигает 45 бар. Соединение для пайки рассчитано на трубопровод диаметром 12 мм, что определяет гидравлическую сопряжённость клапана с магистралями соответствующего сечения.
Исполнительный механизм основан на поршневом принципе действия: при подаче электрического сигнала катушка формирует электромагнитное поле, обеспечивающее осевое перемещение поршня и герметизацию или вскрытие проточной полости. Конструкция предназначена для установки в жидкостных линиях, всасывающих участках и ветвях горячего газа; тип соединения и габаритные параметры катушки обеспечивают монтаж пайкой и эксплуатацию в условиях, где требуется короткая линейная схема управления подачей хладагента или рабочей жидкости.
Применение клапана обосновано в системах холодоснабжения, шоковой заморозки, линиях охлаждения жидкостей и инженерных установках кондиционирования воздуха, где необходима автоматическая перекладка потока при заданных температурно-давлении параметрах; конфигурация с Ø12 мм пайкой и Kv 2,4 м3/ч обеспечивает совместимость с магистралями малого сечения и умеренные пропускные нагрузки.
