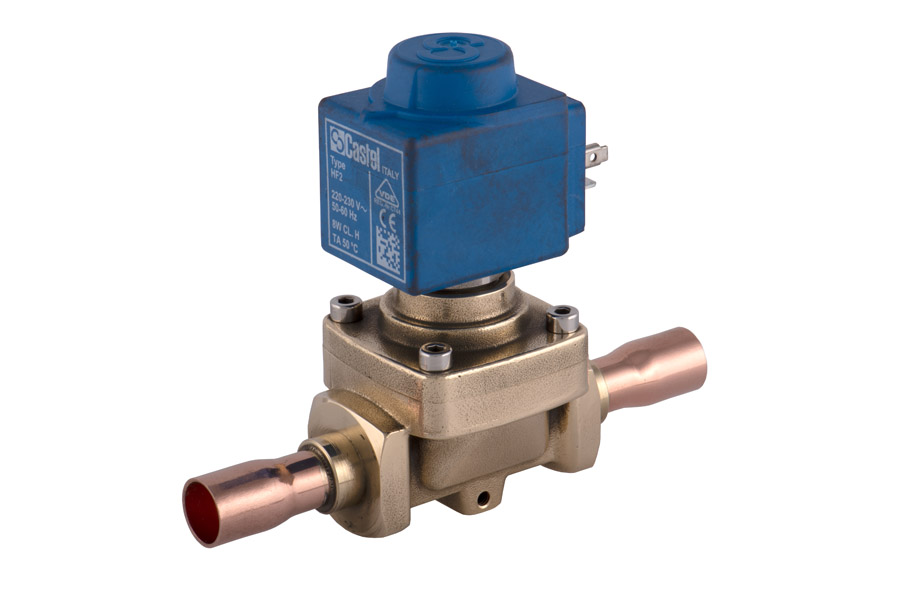

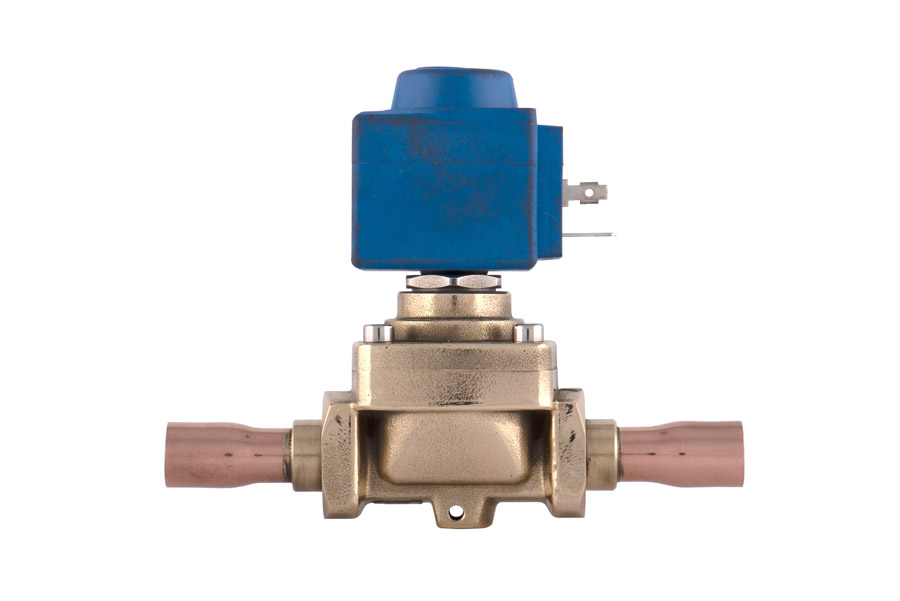

СОЛЕНОИДНЫЙ КЛАПАН С КАТУШКОЙ CASTEL Solenoid Valve 5/8"-16mm ODS 220-230V, 1048/5A6
- Артикул: 1048/5A6
- Бренд: Castel
- Количество штук в упаковке: 14
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +110
- Максимальное рабочее давление MWP Бар: 45
- Тип Катушки: HF2
- Пропускная способность Kv (m3/h): 3,0
- Соединение пайка Ø Дюймы / мм: 5/8" / 16
Описание
Соленоидный клапан Castel, модель 1048/5A6, представляет собой электромагнитный исполнительный элемент с поршневым механизмом и катушкой типа HF2, рассчитанной на питание 220–230 В. Пропускная способность клапана соответствует Kv ≈ 3,0 м³/ч, рабочий температурный диапазон от −35 °C до +110 °C, а максимальное допустимое рабочее давление достигает 45 бар; конструктивно предусмотрено соединение для пайки под трубопровод 5/8" (16 мм).
Привод реализован по поршневому (плунжерному) принципу: при подаче напряжения катушка формирует электромагнитное поле, перемещающее исполнительный элемент и обеспечивающее переключение потока. Тип обмотки HF2 используется для взаимодействия с поршневым узлом в условиях циклической коммутации, а пайка как способ соединения обеспечивает герметичное встраивание клапана в проточные участки системы.
Клапан предназначен для монтажа в жидкостных и всасывающих линиях, а также в трубопроводах горячего газа в системах холодоснабжения, кондиционирования, шоковой заморозки и технологического охлаждения жидкости; требования к трубопроводу — посадочный диаметр пайки 5/8" (16 мм) и наличие питающей сети 220–230 В.
