СОЛЕНОИДНЫЙ КЛАПАН НОРМАЛЬНО-ЗАКРЫТЫЙ, БЕЗ КАТУШКИ, ПОД ПАЙКУ ODS, 1038N/M10S
- Артикул: 1038N/M10S
- Бренд: Castel
- Количество штук в упаковке: 24
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HF2 HF3 HF4 HM2 HM3 HM4 CM2
- Пропускная способность Kv (m3/h): 1,0
- Соединение пайка Ø Дюймы / мм: - / 10
Описание

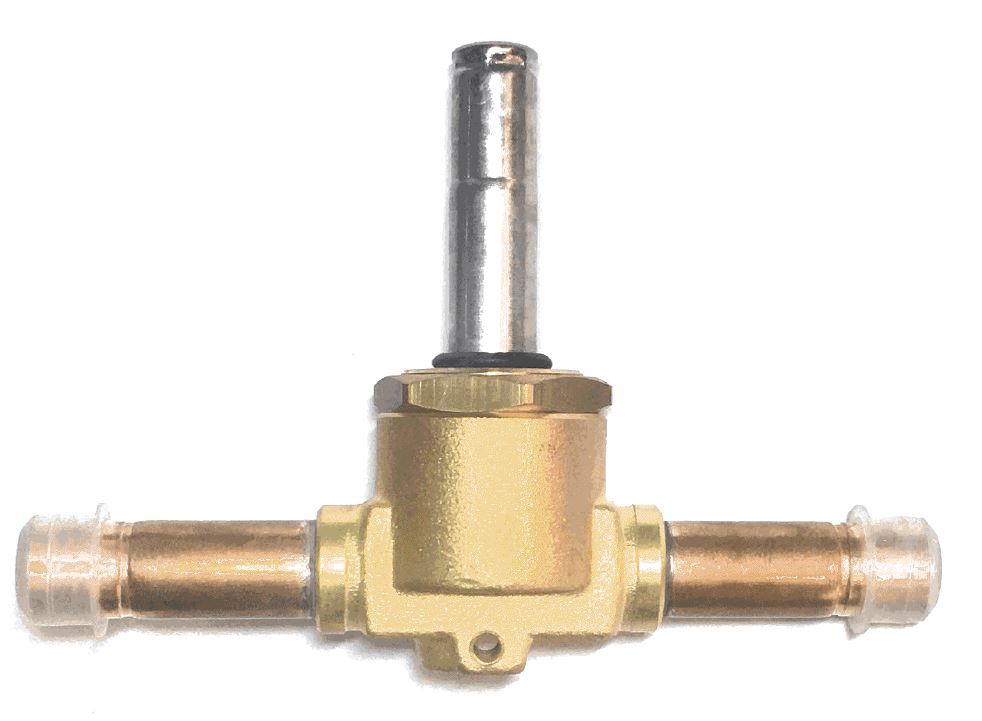

Соленоидный клапан Сastel ODS 1038N/M10S представляет собой нормально закрытый электромагнитный вентиль без монтажной катушки, выполненный с поршневым исполнительным механизмом; коэффициент пропускной способности составляет приблизительно 1,0 м3/ч, расчетное рабочее давление до 50 бар, температурный диапазон эксплуатации от −40 до +130 °C, присоединение под пайку рассчитано на трубный диаметр 10 мм.
Поршневая конструкция обеспечивает прямое перекрытие прохода в неактивном состоянии, тип "нормально закрыт" предполагает удержание линии в запертом положении при отсутствии питания; поставка выполняется без катушки, что позволяет устанавливать совместимые катушки серий HF2/HF3/HF4, HM2/HM3/HM4 и CM2 в зависимости от требований конкретной схемы управления.
Для присоединения используется пайка, что обеспечивает компактное и герметичное соединение с трубопроводом и минимизирует число уплотнительных соединений в месте монтажа; конструкция и температурный диапазон соответствуют эксплуатации с типичными холодильными средами и горячим газом.
Клапан предназначен для установки в жидкостных линиях, всасывающих магистралях и линиях горячего газа холодильных и климатических установок, включая системы холодоснабжения, шоковой заморозки, контуры охлаждения жидкости и инженерные системы кондиционирования.
