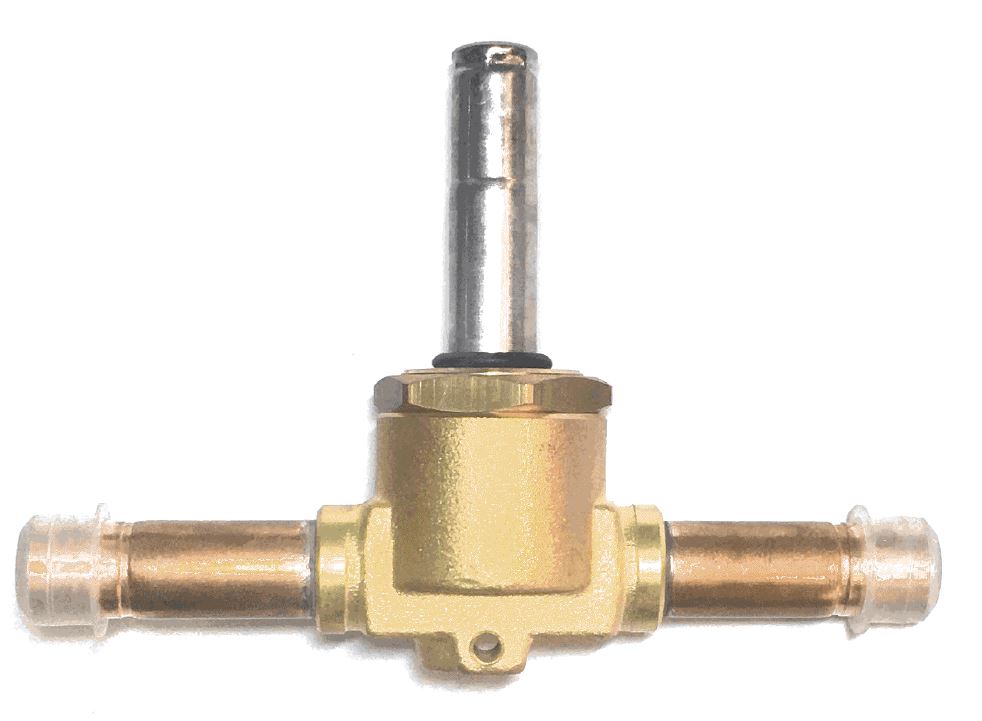

СОЛЕНОИДНЫЙ КЛАПАН НОРМАЛЬНО-ЗАКРЫТЫЙ, БЕЗ КАТУШКИ, ПОД ПАЙКУ ODS, 1038N/4S
- Артикул: 1038N/4S
- Бренд: Castel
- Количество штук в упаковке: 24
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HF2 HF3 HF4 HM2 HM3 HM4 CM2
- Пропускная способность Kv (m3/h): 1,0
- Соединение пайка Ø Дюймы / мм: 1/2" / -
Описание
Соленоидный клапан Castel модели 1038N/4S выполнен в нормально-закрытом исполнении и рассчитан на пайку в трубопроводы диаметром 1/2". Поршневой (плунжерный) исполнительный механизм обеспечивает номинальную пропускную способность Kv ≈ 1,0 м3/ч при максимальном рабочем давлении до 50 бар; рабочий диапазон температур среды от −40 до +130 °C.
Конструкция поставляется без катушки и предусматривает монтаж отдельного электромагнитного привода: сопряжение с сериями катушек HF2, HF3, HF4, HM2, HM3, HM4 и CM2. Нормально-закрытый ход реализуется с возвратной пружиной, подача управляющего тока вызывает перемещение поршня и изменение проходного сечения; корпусный узел выполнен для пайки (brazing) к холодильным магистралям.
Применяется в холодильных и технологических системах для работы в жидкостных линиях, всасывающих трактвах и линиях горячего газа, в том числе в установках шоковой заморозки, системах охлаждения жидкости и кондиционирования воздуха; эксплуатация должна соответствовать указанным пределам давления и температуры, а также требовать установки совместимой катушки для электропитания и управления.
Документация
